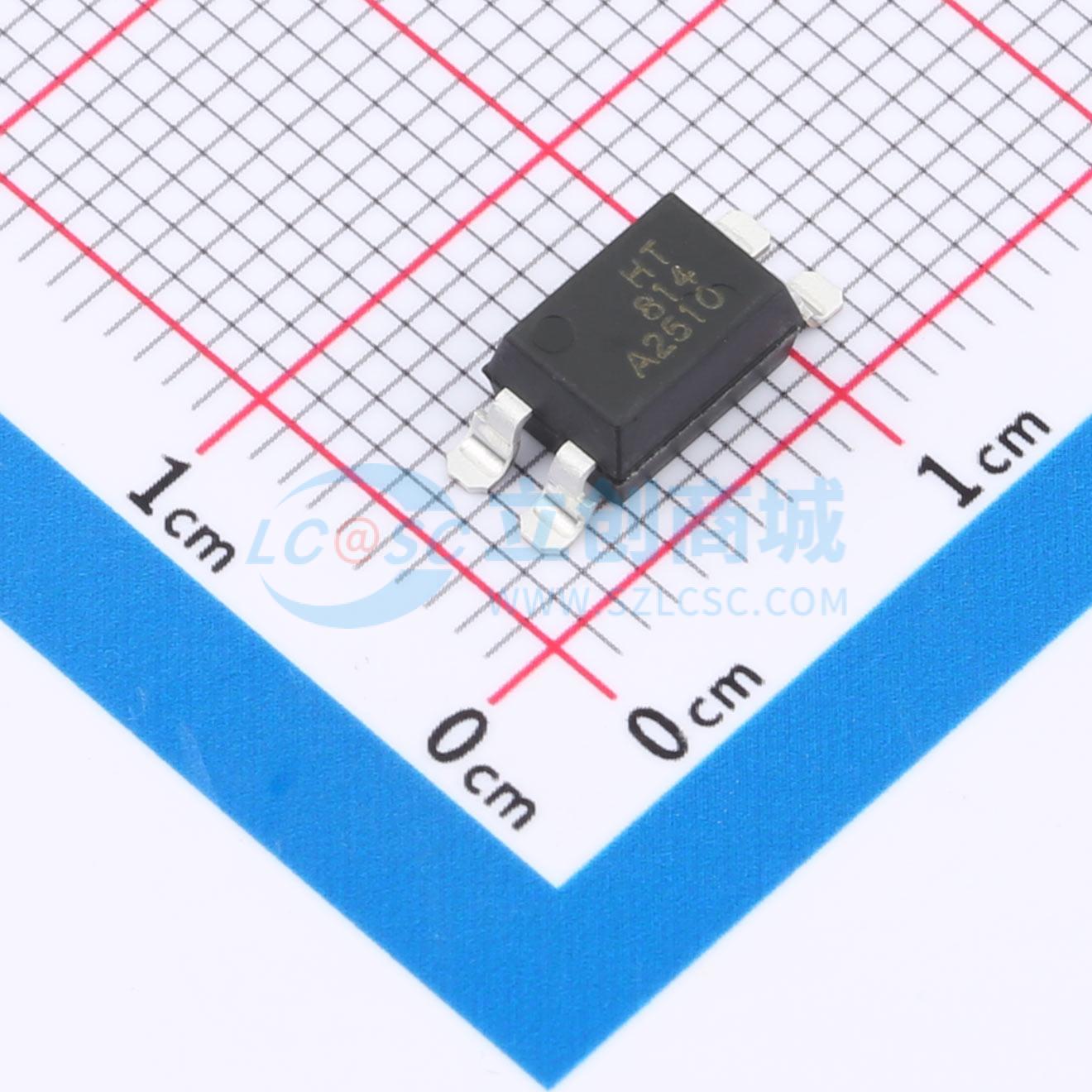

HT-814S1-ATP1
光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HT814AS1，输入电压类型：AC, 正向压降Max:1.35V,输出类型：直流晶体管，输出电流：50mA，隔离电压：5KV.
- 品牌名称
- Hengtuo(恒拓电子)
- 商品型号
- HT-814S1-ATP1
- 商品编号
- C47715854
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.361克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | 集成反并联LED |
商品概述
HT-814X 是一款由两个发光二极管和光电晶体管组成的光电耦合器。它采用4引脚封装，具有宽引脚间距和表面贴装选项。
商品特性
- 交流输入响应
- 电流传输比（CTR：在 IF = ±1mA，VCE = 5V 时，最小值 20%）
- 高输入-输出隔离电压（Viso = 5,000Vrms）
- 工作温度：-55℃ ~ 110℃
- 安全认证（UL 1577， VDE DIN EN60747-5-5 (VDE 0884-5)， CQC11-471543-2022）
- 符合 RoHS 标准
- 湿度敏感等级 MSL1
应用领域
- 可编程控制器
- 开关电源，智能电表
- 家用电器
