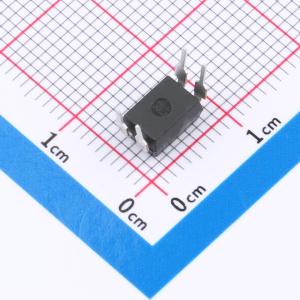

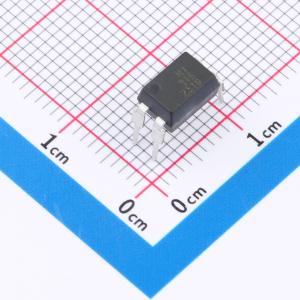

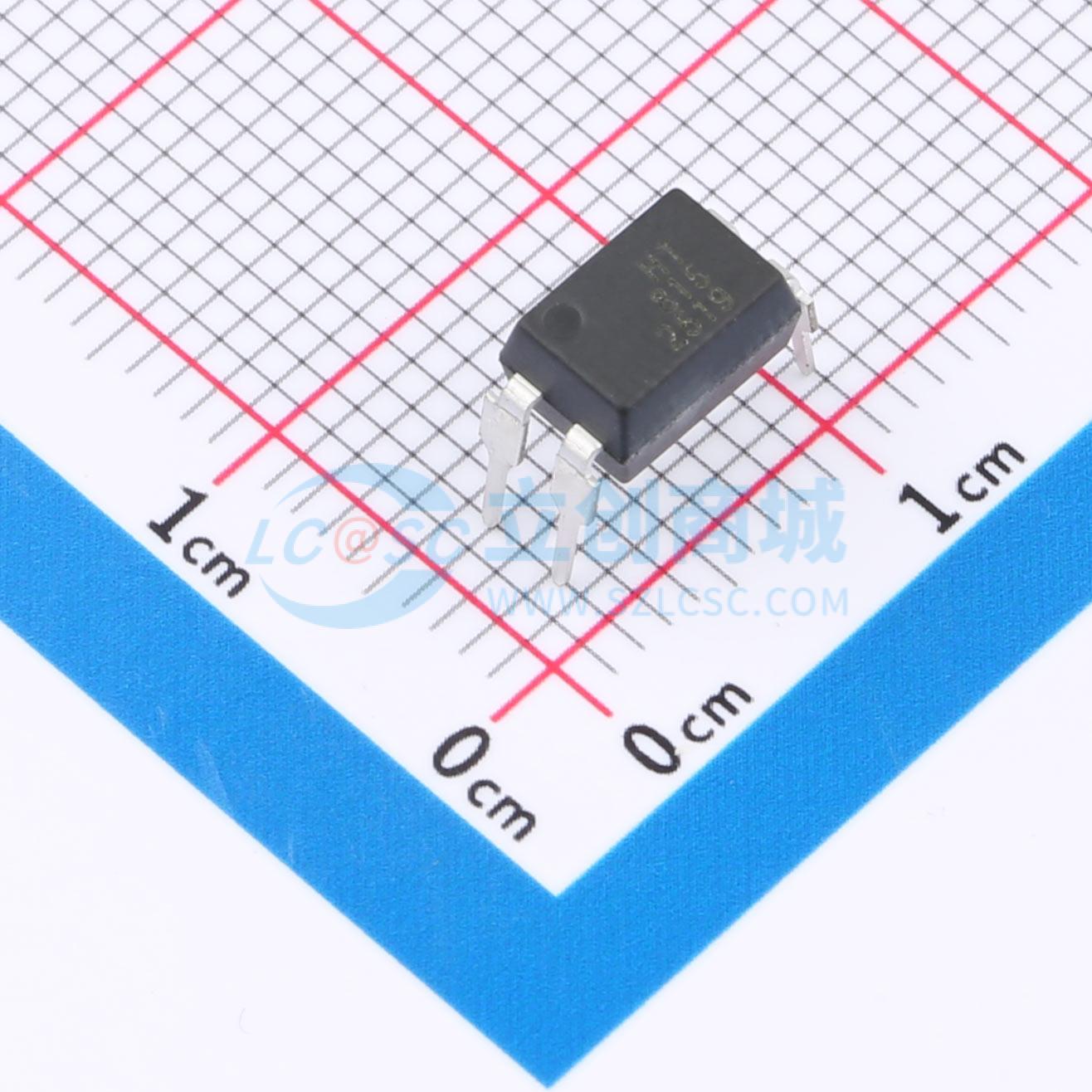

HT-815
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HT815，输入电压类型：DC, 正向压降Max:1.35V,输出类型：直流晶体管，输出电流：50mA，隔离电压：5KV.
- 品牌名称
- Hengtuo(恒拓电子)
- 商品型号
- HT-815
- 商品编号
- C47715855
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.463克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 集射极饱和电压(VCE(sat)) | 800mV@20mA,5mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 60us | |
| 下降时间 | 53us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 600% | |
| 电流传输比(CTR)最大值/饱和值 | 7500% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
HT-815X 是一款光电耦合器，由红外发射二极管和光电达林顿探测器组成。它采用 4 引脚封装，具有宽引线间距和 SMD 选项。
商品特性
- 电流传输比：在 IF = 1mA，VCE = 2V 条件下为 600-7500%
- 高输入-输出隔离电压：Viso = 5,000Vrms
- 工作温度：-55℃ ~ 110℃
- 安全认证：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
- 符合 RoHS 标准
- MSL1 等级
应用领域
- 可编程控制器
- 开关电源
- 智能电表
- 家电
