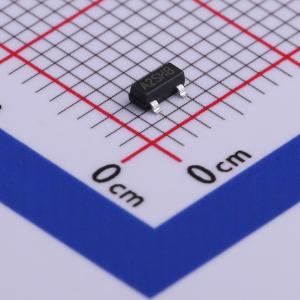

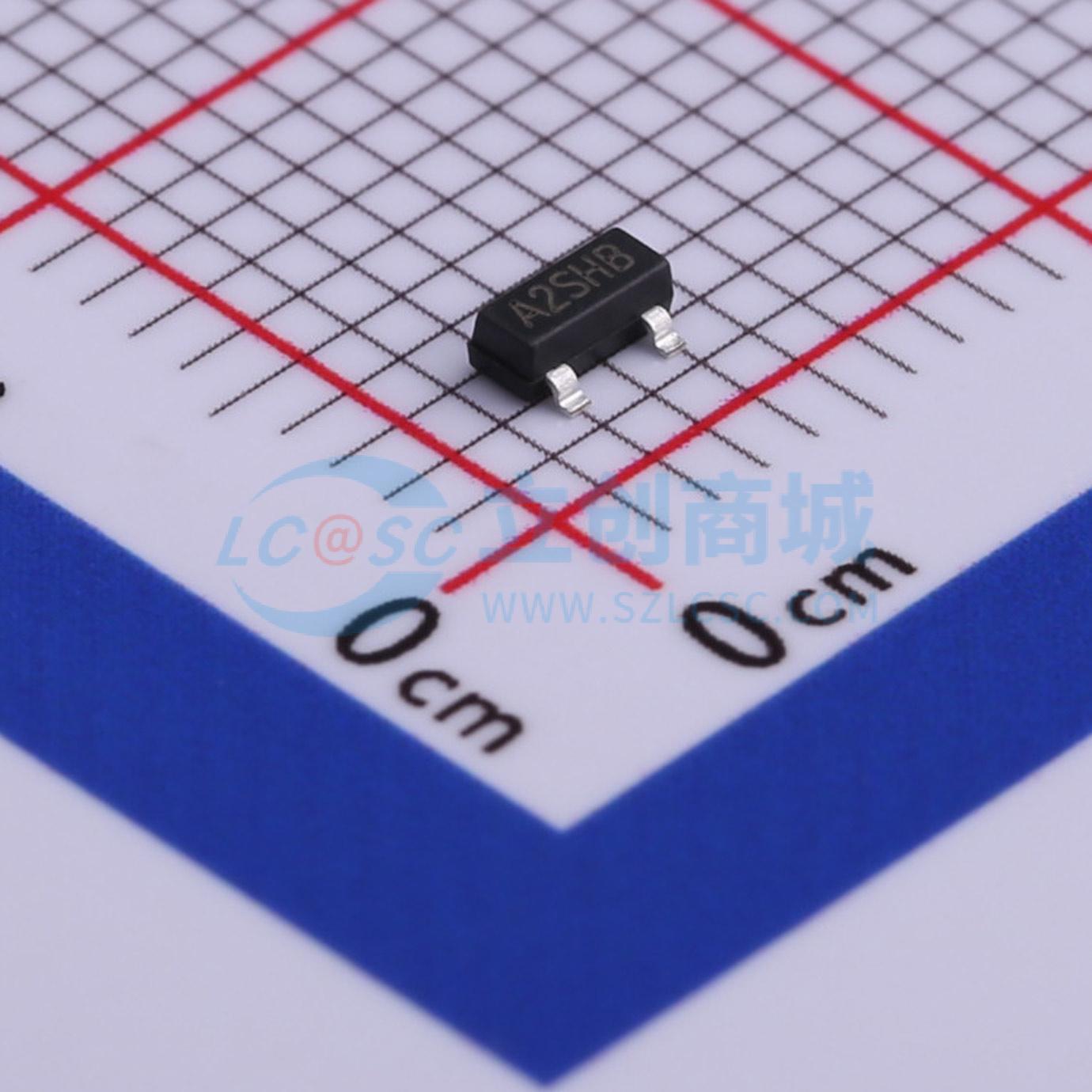

温馨提醒：图片仅供参考，商品以实物为准
KI2302DS
1个N沟道 耐压:20V 电流:2.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- KEXIN(科信)
- 商品型号
- KI2302DS
- 商品编号
- C489352
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.1A | |
| 导通电阻(RDS(on)) | 85mΩ@4.5V | |
| 耗散功率(Pd) | 700mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 950mV | |
| 栅极电荷量(Qg) | 4nC@4.5V | |
| 输入电容(Ciss) | 300pF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压(VDS) = 20V
- 当栅源电压(VGS) = 4.5V、漏极电流(ID) = 3.6A时,导通电阻(RDS(on)) = 0.085Ω
- 当栅源电压(Vgs) = 2.5V、漏极电流(ID) = 3.1A时,导通电阻(RDS(on)) = 0.115Ω
