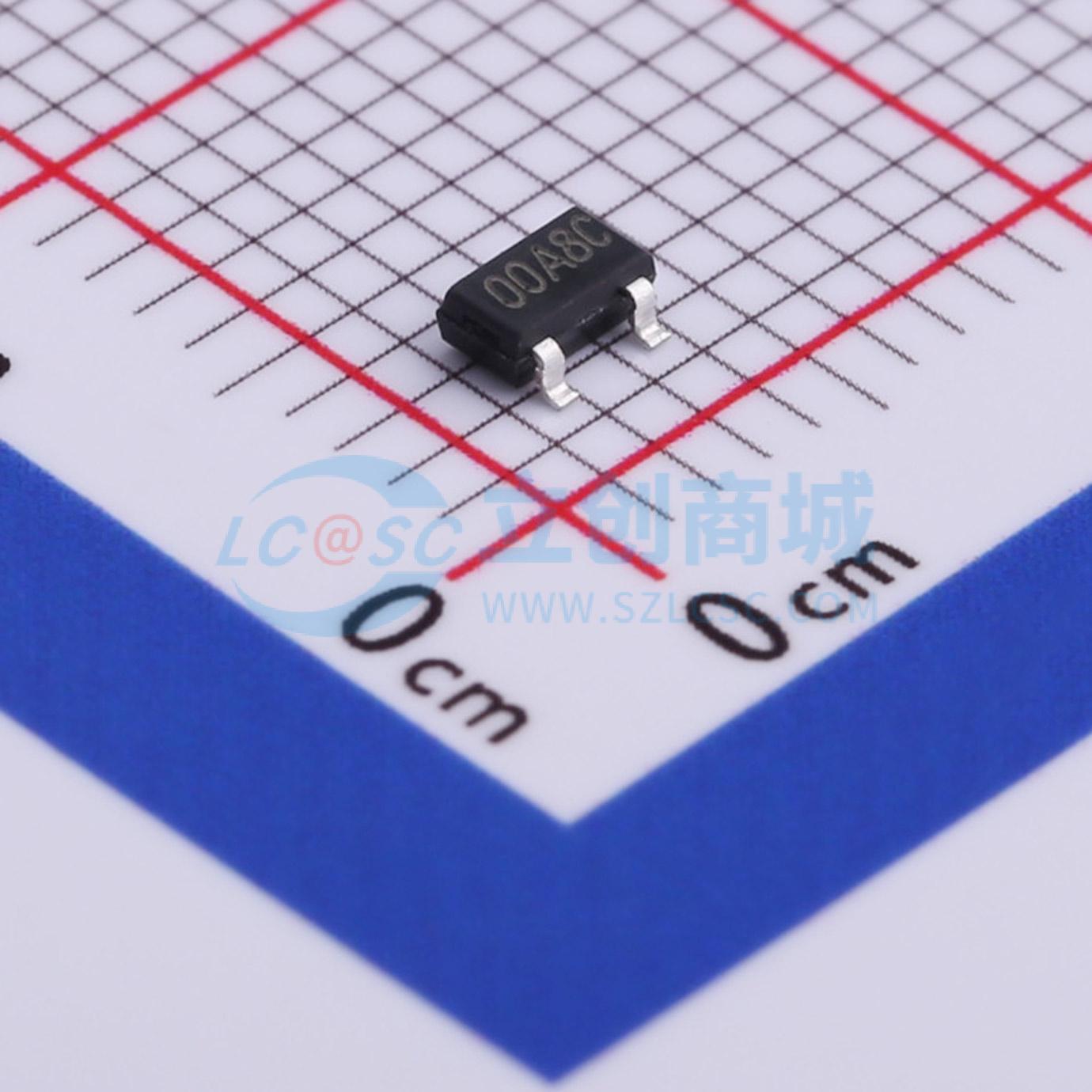

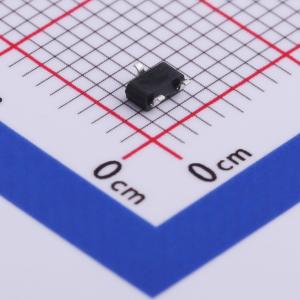

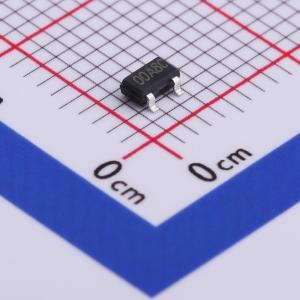

温馨提醒：图片仅供参考，商品以实物为准
KI2300
1个N沟道 耐压:20V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- KEXIN(科信)
- 商品型号
- KI2300
- 商品编号
- C489355
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 55mΩ@1.8V,1A | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 400mV | |
| 栅极电荷量(Qg) | 16.8nC@4.5V | |
| 输入电容(Ciss) | 887pF | |
| 反向传输电容(Crss) | 115pF | |
| 工作温度 | -25℃~+150℃ |
商品特性
- VDS = 20V
- ID = 5.0A
- RDS(ON) = 25mΩ，条件为VGS = 4.5V，ID = 5.0A
- RDS(ON) = 35mΩ，条件为VGS = 2.5V，ID = 4.0A
- RDS(ON) = 55mΩ，条件为VGS = 1.8V，ID = 1.0A
