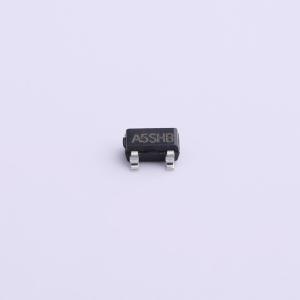

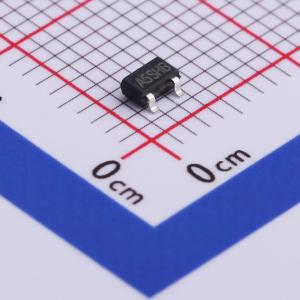

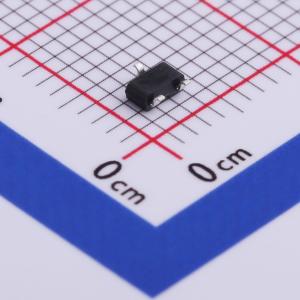

温馨提醒：图片仅供参考，商品以实物为准
KI2305DS
1个P沟道 耐压:20V 电流:3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MOS(场效应管)
- 品牌名称
- KEXIN(科信)
- 商品型号
- KI2305DS
- 商品编号
- C489364
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 52mΩ@4.5V,3.5A | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 450mV | |
| 栅极电荷量(Qg) | 15nC@4.5V | |
| 输入电容(Ciss) | 1.245nF@10V | |
| 反向传输电容(Crss) | 210pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（V） = -20V
- 导通电阻 < 0.052Ω（栅源电压 = -4.5V）
- 导通电阻 < 0.071Ω（栅源电压 = -2.5V）
- 导通电阻 < 0.108Ω（栅源电压 = -1.8V）
