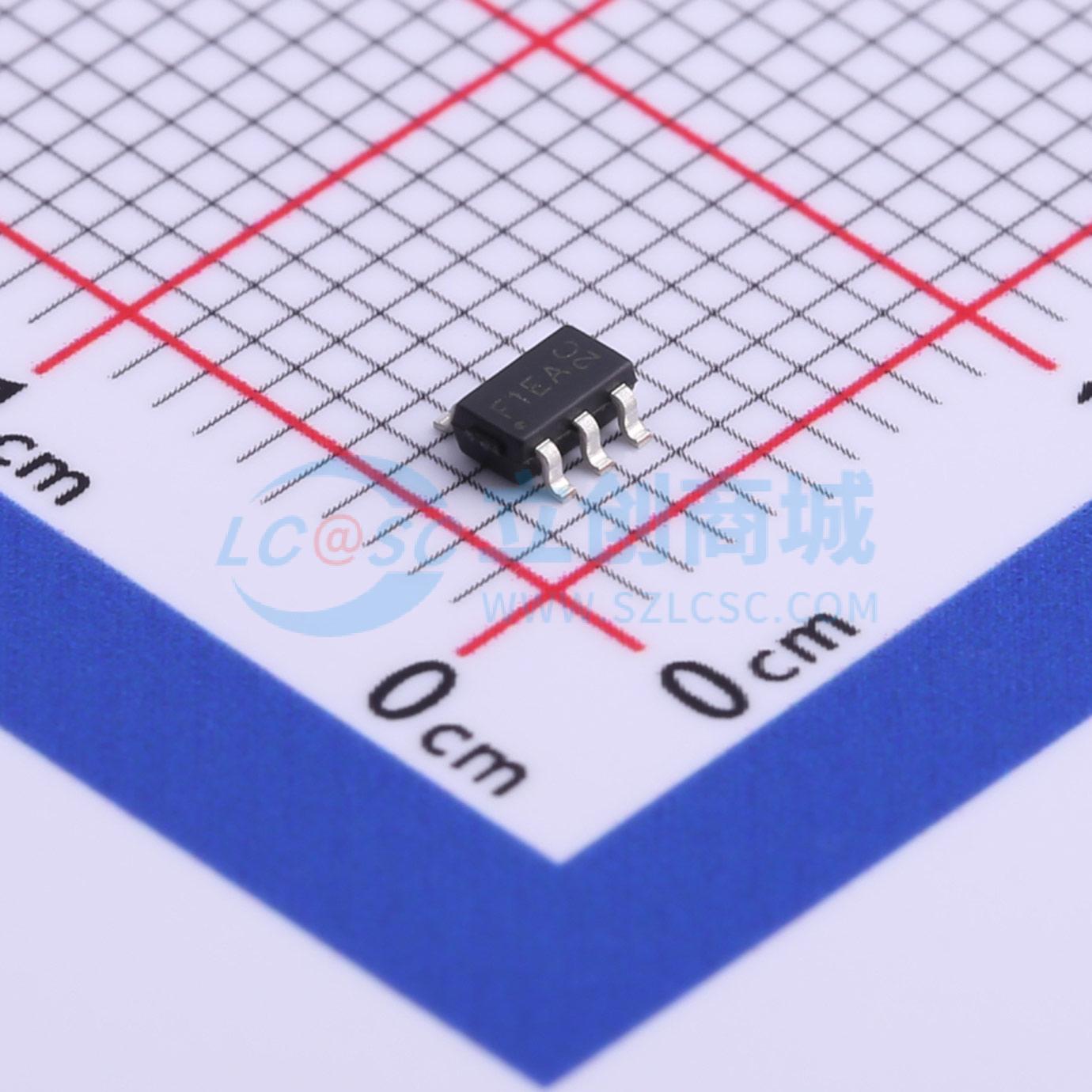

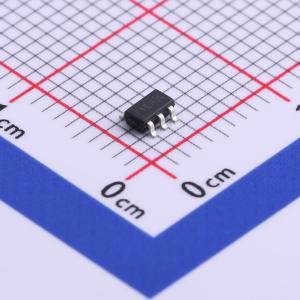

温馨提醒：图片仅供参考，商品以实物为准
AO6601
耐压:30V 电流:3.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- KEXIN(科信)
- 商品型号
- AO6601
- 商品编号
- C489379
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3.4A | |
| 导通电阻(RDS(on)) | 90mΩ@2.5V,2A | |
| 耗散功率(Pd) | 1.15W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 500mV | |
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | 285pF@30V | |
| 反向传输电容(Crss) | 25pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- N沟道：
- VDS（V） = 30V
- ID = 3.4 A（VGS = 10 V）
- RDS（ON） < 60 mΩ（VGS = 10 V）
- RDS（ON） < 70 mΩ（VGS = 4.5 V）
- RDS（ON） < 90 mΩ（VGS = 2.5 V）
- P沟道：
- VDS（V） = -30V
- ID = -2.3 A（VGS = 10 V）
- RDS（ON） < 115 mΩ（VGS = -10V）
- RDS（ON） < 150 mΩ（VGS = -4.5 V）
- RDS（ON） < 200 mΩ（VGS = -2.5V）
