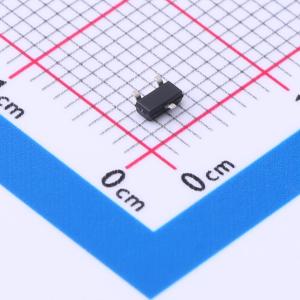

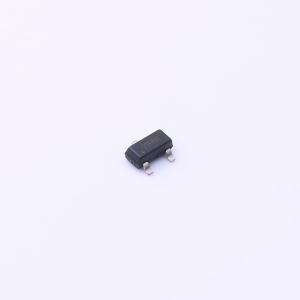

温馨提醒：图片仅供参考，商品以实物为准

TPD2E2U06QDBZRQ1

单向 5.5V 5.5A@8/20us

描述: TPD2E2U06-Q1 适用于 USB 和高速接口的汽车类双路 1.5pF、5.5V、±25kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD2E2U06QDBZRQ1
商品编号: C488151
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.168克(g)

商品参数

商品概述

TPD2E2U06-Q1是一款低电容瞬态电压抑制器（TVS）静电放电（ESD）保护二极管阵列。这款双通道ESD保护二极管能够消散高于IEC 61000-4-2国际标准规定最高水平的ESD冲击。TPD2E2U06-Q1的线路电容为1.5 pF，非常适合保护USB 2.0、以太网、LVDS、天线和I²C等接口。

商品特性

通过AEC-Q101认证
IEC 61000-4-2 4级ESD保护 – ±25 kV（接触放电） – ±30 kV（空气间隙放电）
ISO 10605（330 pF，330 Ω）ESD保护 – ±20 kV（接触放电） – ±25 kV（空气间隙放电）
IO电容1.5 pF（典型值）
直流击穿电压6.5 V（最小值）
超低泄漏电流10 nA（最大值）
低ESD钳位电压
工业温度范围：-40℃至+125℃
小型易布线的DBZ和DCK封装

应用领域

终端设备
- 主机
- 后座娱乐系统
- 远程信息处理系统
- 导航模块
- 媒体接口
接口
- USB 2.0
- 以太网
- 天线
- LVDS
- I²C

交货周期

订货7-9个工作日

购买数量

(3000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.5V
	钳位电压	12.4V
	峰值脉冲电流(Ipp)	5.5A@8/20us
	峰值脉冲功率(Ppp)	75W@8/20us
	击穿电压	8.5V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	双路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	1.5pF
