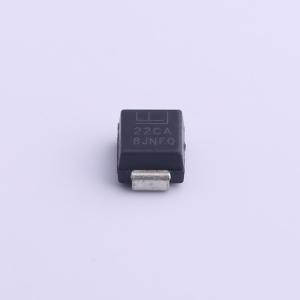

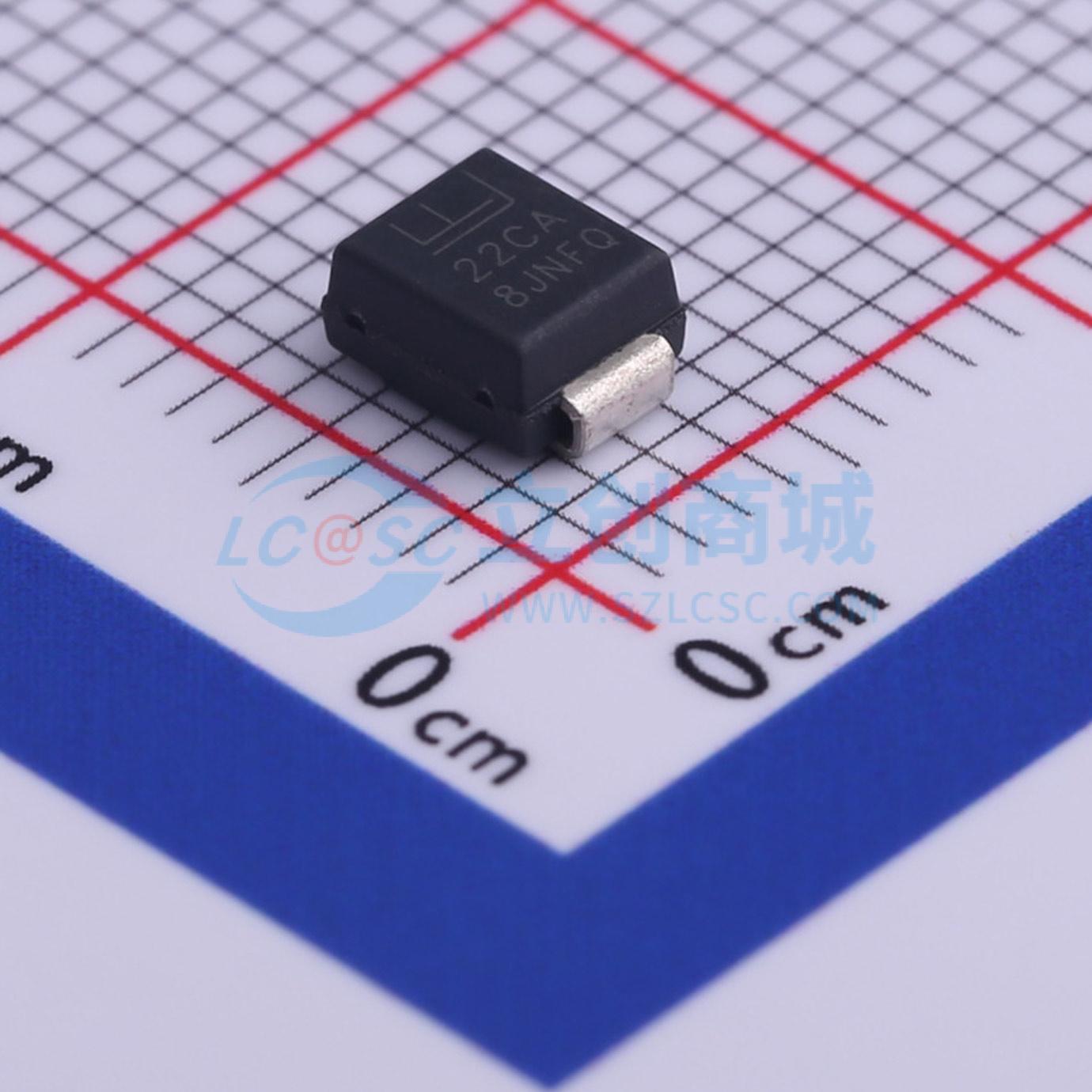

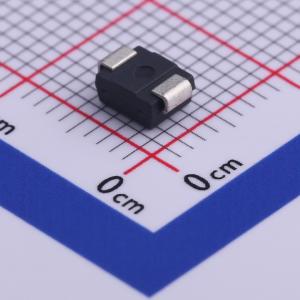

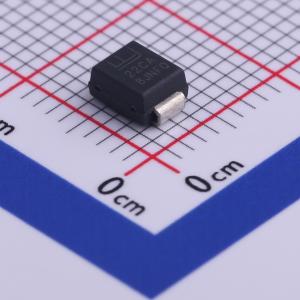

TPSMB22CA-LF
双向TVS 18.8V截止 峰值浪涌电流：19.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPSMB系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TPSMB22CA-LF
- 商品编号
- C485725
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.211克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18.8V | |
| 钳位电压 | 30.6V | |
| 峰值脉冲电流(Ipp) | 19.9A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 20.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TPSMB系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 高可靠性应用，符合汽车级AEC Q101标准
- 表面贴装元件，可优化电路板空间
- 薄型封装
- 典型故障模式为在过压或过流时短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 依据IEC 61000 - 4 - 2标准，数据线具备30kV（空气）、30kV（接触）的静电放电（ESD）保护能力
- 依据IEC 61000 - 4 - 4标准，数据线具备电快速瞬变脉冲群（EFT）保护能力
- 玻璃钝化芯片结
- 在10/1000μs波形下，脉冲峰值功率（PPPM）能力达600W，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压（VBR）通常小于1.0ns
- 出色的钳位能力
- 低增量浪涌电阻
- 当反向工作电压（VR）>10.2V时，典型反向电流（IR）≤1μA
- UL认可的化合物，符合V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级，保证高温焊接：端子在260℃下持续10秒
- 雾锡无铅电镀
- 无卤素且符合RoHS标准
- 无铅E3表示二级互连无铅，端子镀层材料为锡（Sn）（IPC/ JEDEC J - STD - 609A.01）
应用领域
- 瞬态电压抑制（TVS）元件非常适合用于保护汽车应用中的I/O接口、VCC总线及其他易受影响的电路。
