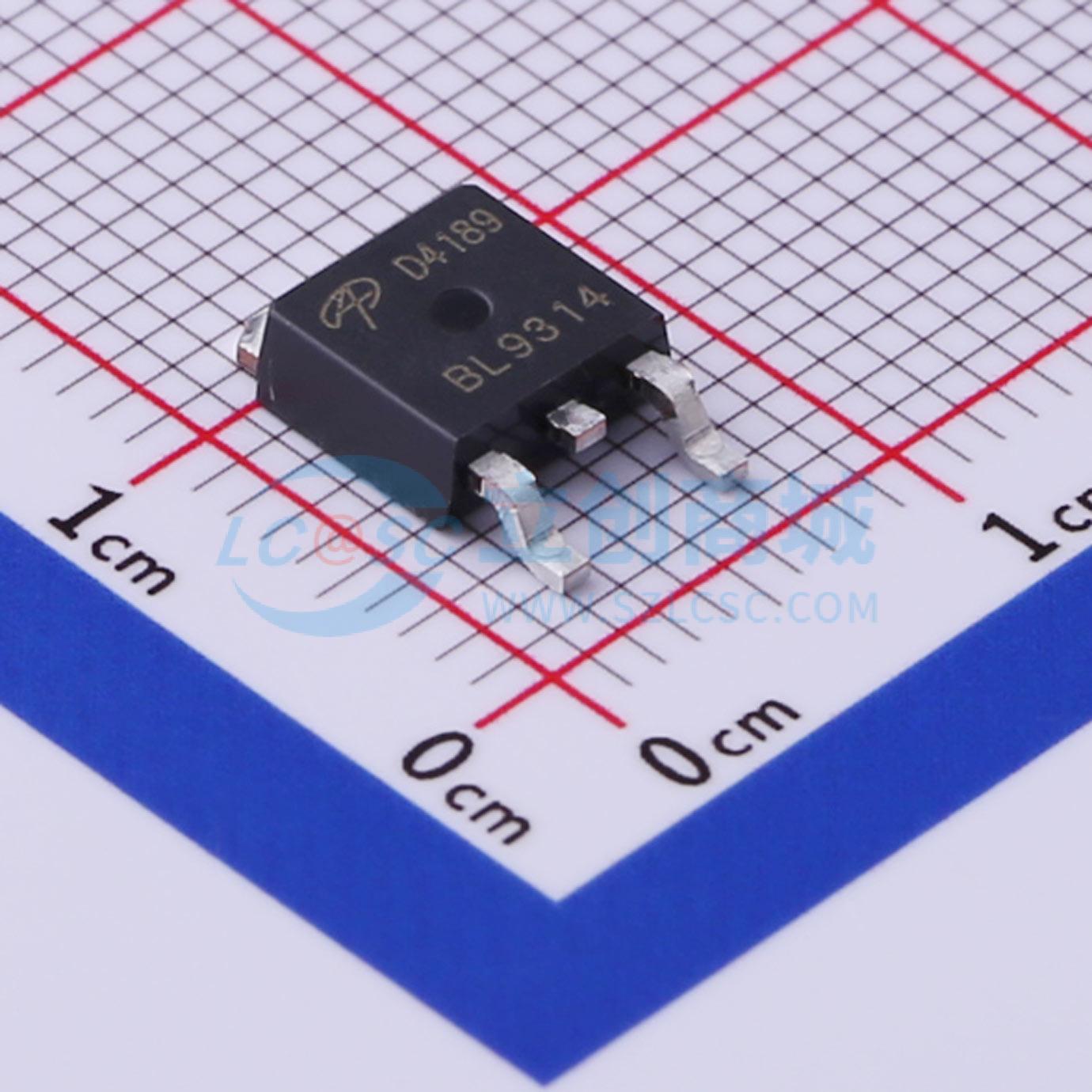

温馨提醒：图片仅供参考，商品以实物为准
AOD4189
1个P沟道 耐压:40V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道,-40V,-40A,22mΩ@-10V
- 品牌名称
- AOS
- 商品型号
- AOD4189
- 商品编号
- C485685
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.478克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 22mΩ@10V,4.5V | |
| 耗散功率(Pd) | 62.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 41nC@10V | |
| 输入电容(Ciss) | 1.87nF | |
| 反向传输电容(Crss) | 155pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
AOD4189采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。凭借DPAK封装出色的热阻性能，该器件非常适合大电流负载应用。
商品特性
- 漏源电压VDS = - 40V
- 漏极电流ID = - 40A（栅源电压VGS = - 10V）
- 导通电阻RDS(ON) < 22mΩ（栅源电压VGS = - 10V）
- 导通电阻RDS(ON) < 29mΩ（栅源电压VGS = - 4.5V）
- 经过100%非钳位感性负载（UIS）测试！
- 经过100%栅极电阻Rg测试！
