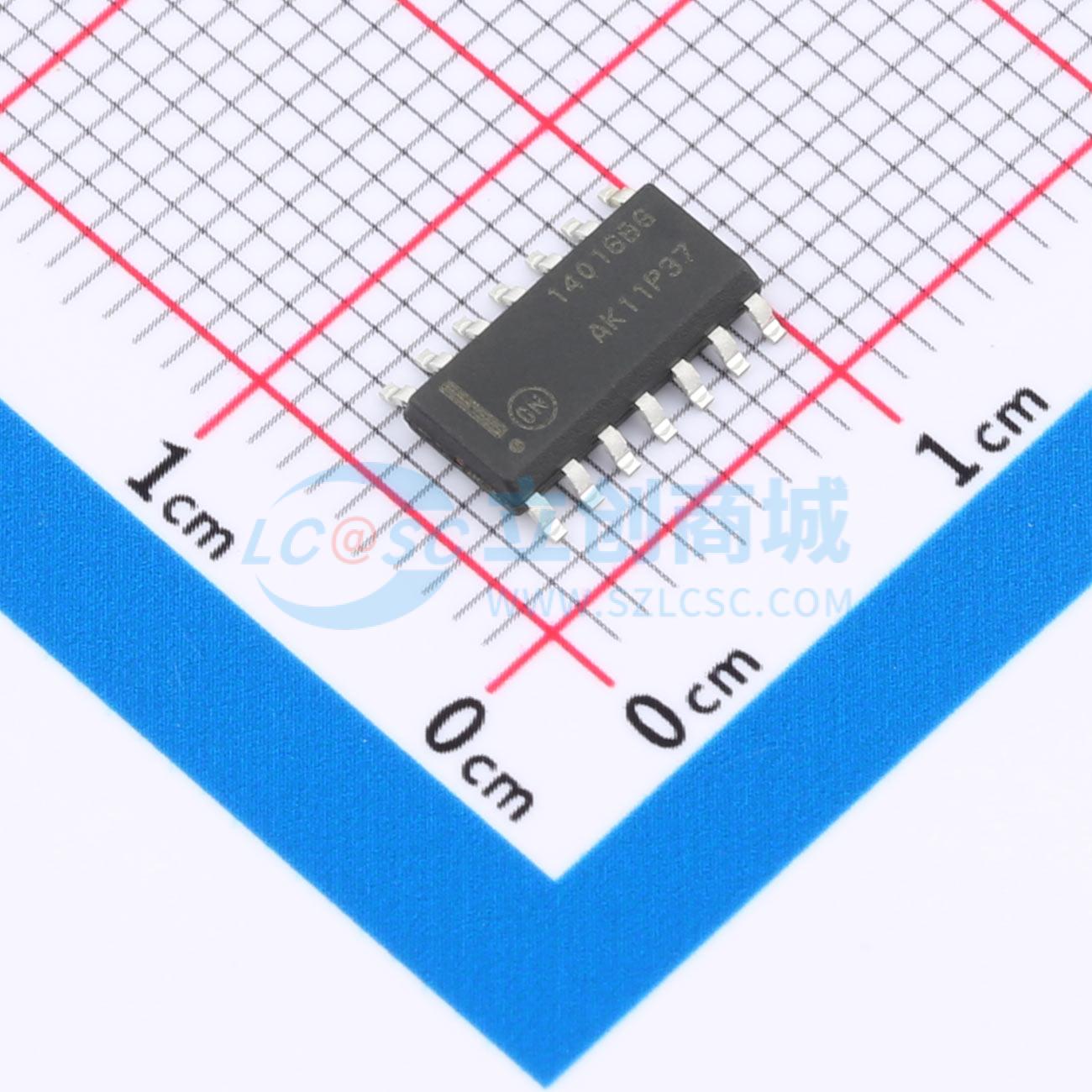

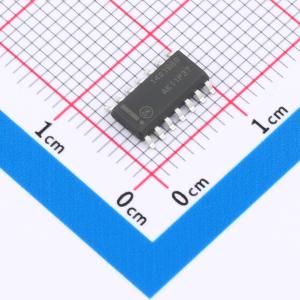

温馨提醒：图片仅供参考，商品以实物为准
MC14016BDG
四通道模拟开关和四通道多路复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由MOS P沟道和N沟道增强型器件在单个单片结构中构建而成，每个器件由四个独立开关组成，能够控制数字或模拟信号，用于信号选通、斩波器、调制器、解调器和CMOS逻辑实现。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14016BDG
- 商品编号
- C47126886
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.439克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 840Ω | |
| 工作电压 | 3V~18V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 15ns | |
| 功能特性 | 双向模拟通道；故障保护 |
商品概述
MC14016B 四路双向开关采用 MOS P沟道和 N沟道增强型器件构建于单一单片结构中。每个 MC14016B 包含四个独立的开关，能够控制数字或模拟信号。该四路双向开关可用于信号选通、斩波器、调制器、解调器以及 CMOS 逻辑实现。
商品特性
- 所有输入均具备二极管保护
- 电源电压范围 = 3.0 Vdc 至 18 Vdc
- 线性化传输特性
- 低噪声 - 12 nV/√Cycle，f ≥ 1.0 kHz（典型值）
- 可直接替换 CD4016B、CD4066B（注：改进的传输特性设计导致比 CD4016 具有更大的寄生耦合电容）
- 如需更低的 R_ON，请使用 HC4016 高速 CMOS 器件或 MC14066B
- 该器件的输入和输出不具备 ESD 保护。必须采取防静电措施
- NLV 前缀适用于汽车及其他需要特定生产场地和控制变更要求的应用；符合 AEC-Q100 标准并具备 PPAP 能力
- 这些器件为无铅产品并符合 RoHS 标准
