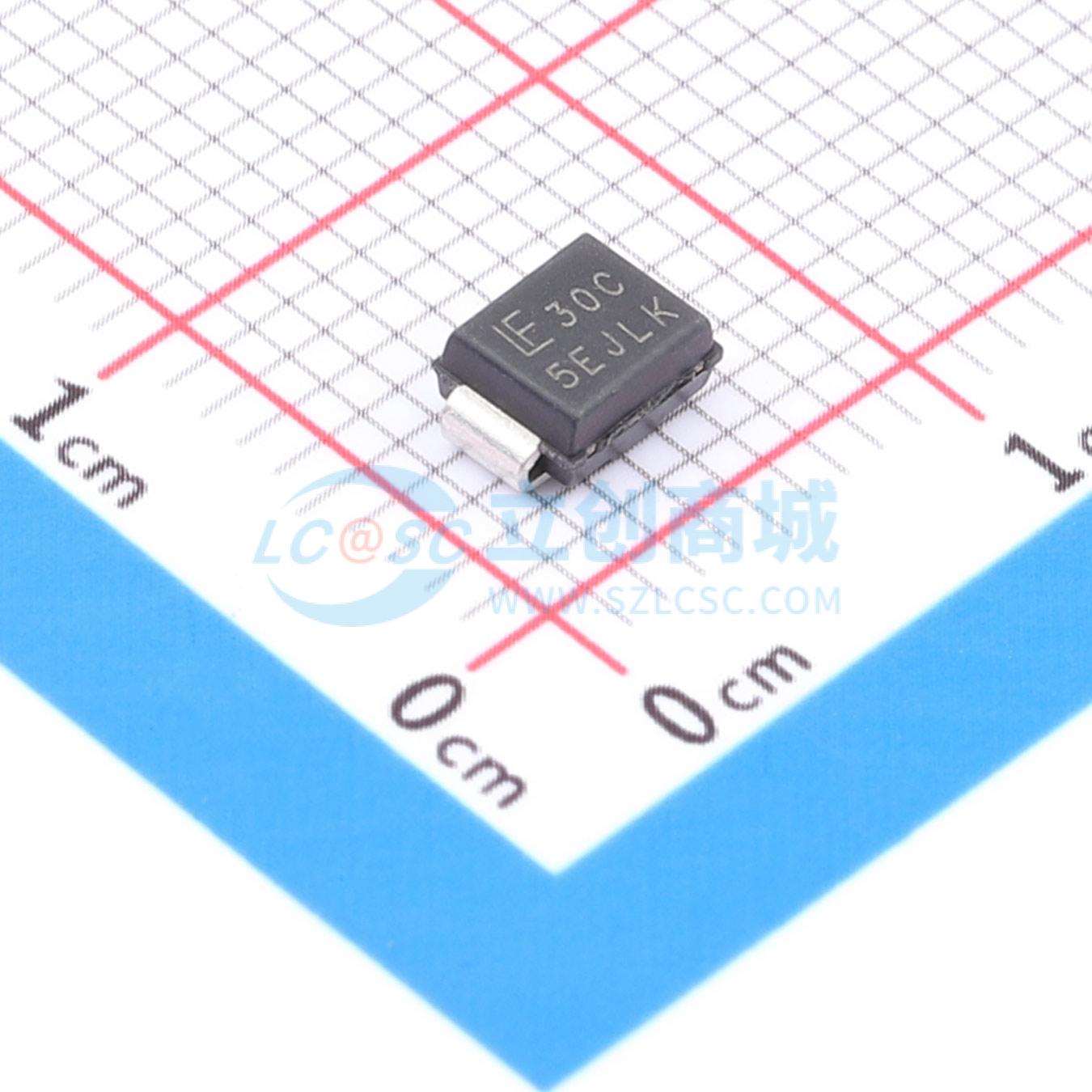

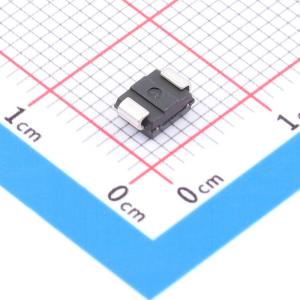

温馨提醒：图片仅供参考，商品以实物为准
SZP6SMB30CAT3G
表面贴装TVS二极管，用于保护电压敏感组件免受高电压、高能量瞬变影响，具备低阻抗和快速响应时间，适用于汽车电子应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SZP6SMB30CAT3G
- 商品编号
- C47126759
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 25.6V | |
| 钳位电压 | 41.4V | |
| 峰值脉冲电流(Ipp) | 14.4A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压(VBR) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | - | |
| 工作温度 | -65℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 335pF |
商品概述
SZP6SMB系列旨在保护电压敏感元件免受高压、高能瞬态的影响。它们具有出色的钳位能力、高浪涌能力、低击穿阻抗和快速响应时间。SZP6SMB系列采用经济高效、高度可靠的DO - 214AA封装，非常适合用于汽车电子应用。
商品特性
- 齐纳瞬态过压抑制器
- 工作峰值反向电压范围：单向为5.8至171V，双向为9.4至77.8V
- 标准击穿电压范围：单向为6.45至210V，双向为10.5至95.5V
- 峰值功率：1ms时为600W
- 符合IEC 61000 - 4 - 2标准，数据线ESD保护可达30kV（空气）、30kV（接触），人体模型ESD等级为3级（> 16kV）
- 最大钳位电压@峰值脉冲电流
- VBR@TJ = VBR@25°C × (1 + αT × (T - 25))（αT：温度系数）
- 10V以上时，低泄漏电流< 5µA
- 响应时间通常< 1ns
- 无铅意味着二级互连无铅，终端涂层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
- SZ前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
