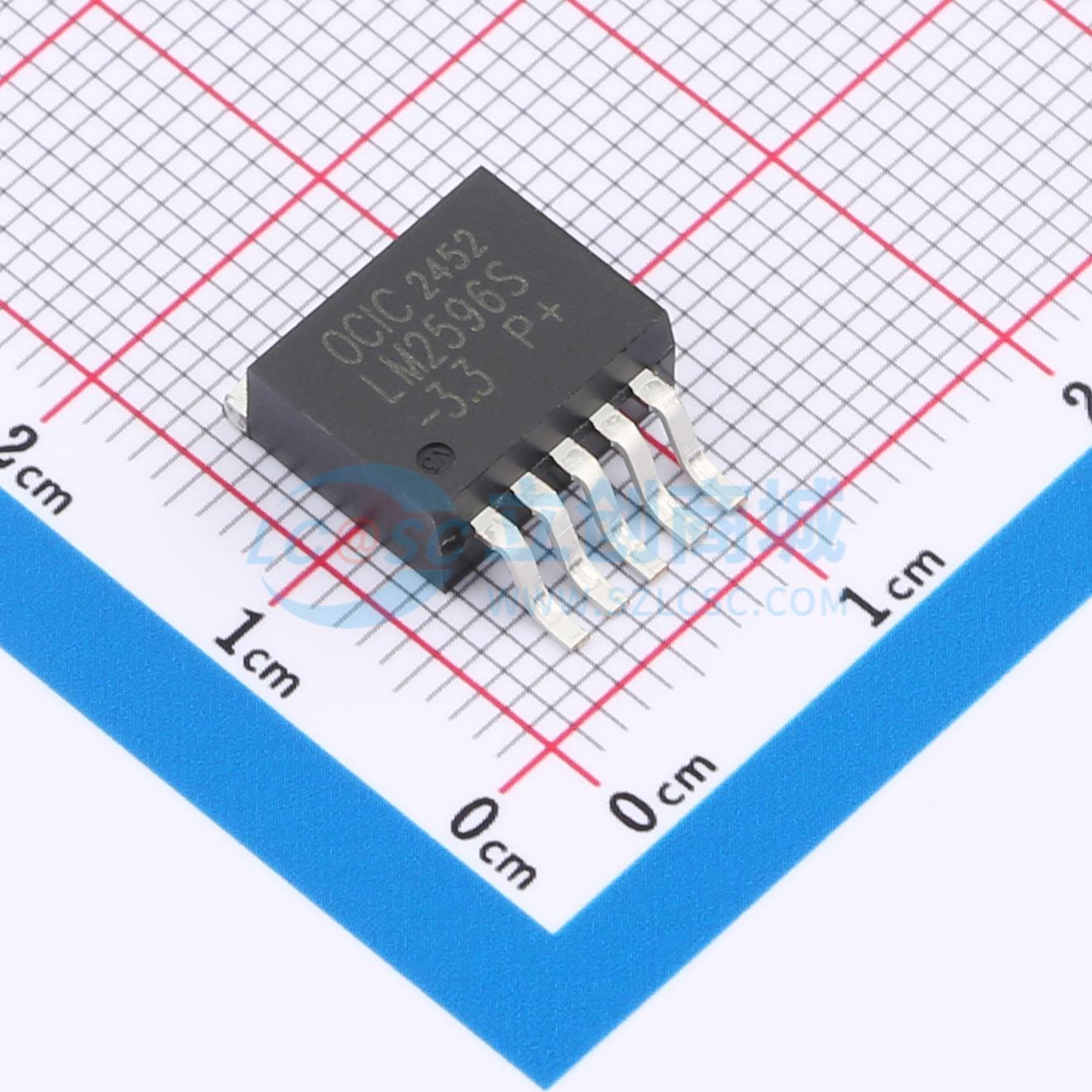

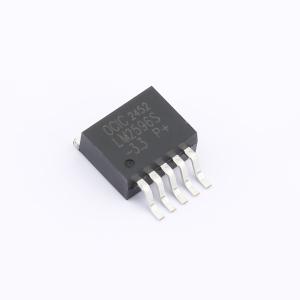

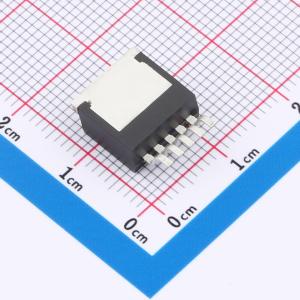

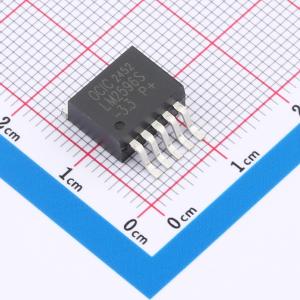

LM2596S-3.3(OCIC)
降压型 3A 4.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2596S是一款150KHz固定频率的PWM DC-DC稳压电源转换器。它具有3A输出电流驱动能力，高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式，能够调节占空比线性范围0~100%。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- LM2596S-3.3(OCIC)
- 商品编号
- C47127034
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 1.933625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 3.168V~3.432V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
LM2596S是一款150KHz固定频率的PWM直流-直流稳压电源转换器，具备3A输出电流驱动能力，具有高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式，能够调节占空比线性范围为0~100%。其内置固定频率振荡器和频率补偿模块，使用简便，仅需极少外部元器件。此外，该芯片还内置带迟滞功能的使能控制、过温保护、过流保护和次级过流保护等功能。当次级过流发生时，芯片内置降频功能将工作频率从150KHz降至50KHz。LM2596S是一款降压式稳压直流电源转换器，主要功能是将纹波和噪声较大的高压直流电压转换为纹波小、噪声低的低压直流稳压输出。该芯片有四个不同版本，区别在于输出稳压值不同，分别为3.3V、5V、12V和输出电压可调版本，片内集成了过温保护和限流保护等功能。
商品特性
- 4.5V至40V输入电压范围
- 稳压输出有3.3V、5V、12V和输出可调节版本，输出可调节版本调节范围为1.23V至37V
- 占空比可调节范围0~100%
- 最小饱和压降1.5V
- 150KHz固定工作频率
- 3A固定电流输出能力
- 带迟滞的开关功能
- 内置过温保护、过流保护
- 内置频率补偿功能
- 高工作效率、高线性调整率和负载调整率
应用领域
- 液晶显示器
- 数码相框
- 电视机顶盒
- 调制解调器
- 电话及网络设备
