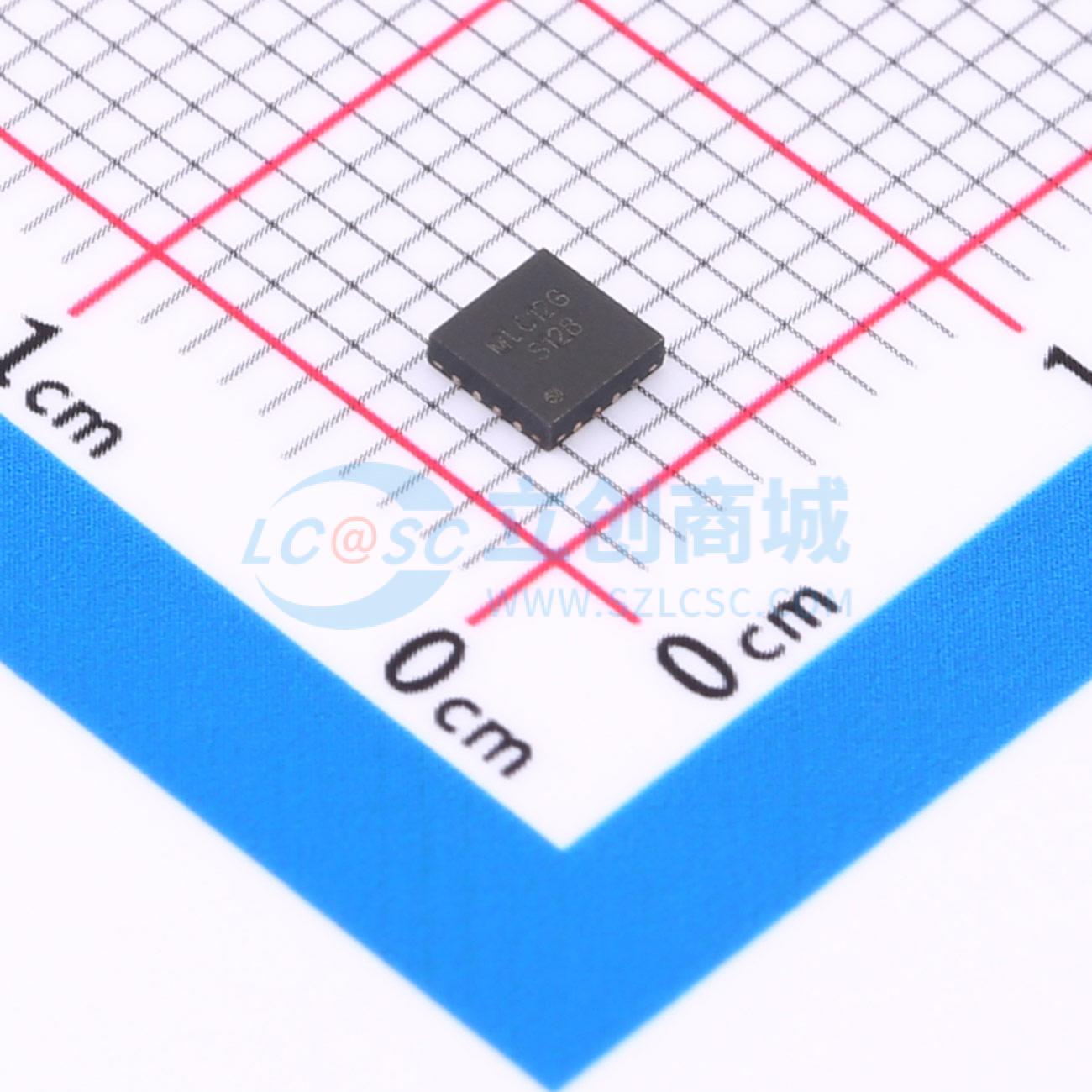

MLC12G
双通道数字电感电容传感芯片
- 描述
- 双通道、宽频、自感式数字电感电容传感芯片，用作金属接近检测时直接与电感线圈相连，测量线圈电感值；用作电容接近检测时，芯片直接与被测电极相连，测量单端对地电容值。通过谐振激励解算出微小电感值或电容值变化，进而测算出位置信息。电感测量范围100nH~1mH，电容测量范围0~100nF，频率范围10KHz~100MHz，频率分辨率16bit，供电电压2.0V~5.5V，温度范围-55℃~+125℃，转换时间1ms~100ms可配置，平均功耗7.5μA@1Hz，I2C协议数字输出，QFN16封装，广泛用于金属接近检测、金属按键触控、人体接近检测、手势识别及位置传感等场景。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- MLC12G
- 商品编号
- C47127167
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 接近传感器 | |
| 类型 | 电感式；电容式 | |
| 输出类型 | - | |
| 感应范围 | - | |
| 工作电压 | 2V~5.5V | |
| 工作电流 | 7.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 角度 | - | |
| 工作温度 | -55℃~+125℃ | |
| 模组 | 否 | |
| 接口类型 | I2C | |
| 功能特性 | 脉冲抑制；温度补偿 |
商品概述
MLC12G是一款高集成度双通道电感电容传感芯片。用作金属接近检测时，直接与电感线圈相连，测量线圈的电感值（自电感），对人体和非导电物质不敏感；用作电容接近检测时，芯片直接与被测电极相连，测量单端对地的电容值（自电容）。通过谐振激励方法，解算测量出微小电感值或电容值的变化，进而测算出位置信息。
相较于搭配铁氧体线圈的传统方法，MLC12G可适配更小的PCB线圈，是低功耗、低成本且分辨率高的非接触式金属检测解决方案。相较于传统触控型RC振荡类检测结构，MLC12G采用甚高频谐振方法，通过和检测电极配合，实现对物质的介电检测，电场强度穿透性更好。
MLC12G振荡频率在10KHz~100MHz范围内可任意配置，频率测量输出值为16bit数字信号，功能配置及数据读写支持最高1MHz的I²C通信速率，内置低噪声电源管理模块LDO，适配2.0V~5.5V较宽电源电压范围。芯片还集成了温度传感电路，可用于进行温度补偿及其他温度传感场景；频率计算通过内部数字信号处理单元全数字化输出，多种工作模式可灵活配置。
和国内外同类产品相比，MLC12G具有更宽的激励频率范围、更远的非接触测量性能、更宽的工作电压范围、更灵活的参考频率及工作模式配置。芯片兼具温度传感信号用于温度补偿，独立的双通道测量方式可以相互补偿参考，还可配置自动报警逻辑，可广泛用于金属接近、人体接近、位置传感等工业和专用检测场景。
MLC12G是高精度、双通道的电感电容传感芯片，采用LC谐振的方法，通过测量振荡频率，输出一个正比于频率的数据，通过此数据可以计算出被测电感值或电容值。LC振荡器的窄带特性，使得芯片具备更低的噪声水平，同时不易受到外界干扰。
MLC12G芯片内部包括电源管理模块、谐振驱动电路、分频器、内部时钟、数字频率计算、寄存器注册器、温度传感器、I²C接口等功能模块。MLC12G的谐振驱动电路和外部LC构成有源振荡器，将输出信号送至数字逻辑电路，测量并数字化传感器的信号频率。数字逻辑使用参考频率来测量传感器的信号频率。参考频率来自芯片时钟或者外部时钟。I²C接口用于芯片与MCU进行通讯。通过MCU端测量VT管脚电压，可以间接测量环境温度，用于温度补偿。通过控制SD管脚，可以将芯片停机关断，以降低系统功耗；同时，INTB管脚可以根据配置，输出报警状态位或者转换完成标志位信号。
商品特性
- 电感测量范围：100nH~1mH
- 电容测量范围：0~100nF
- 温度范围：-55°C~+125°C
- 频率范围：10KHz~100MHz
- 频率分辨率：16bit
- 供电电压范围：2.0V~5.5V
- 转换时间：1ms~100ms（可配置）
- 平均功耗：7.5μA@1Hz
- 睡眠模式电流：50nA
- 停机模式电流：40nA
- QFN16封装
应用领域
- 金属接近检测
- 金属按键触控
- 人体接近检测
- 手势识别
- 位置传感
