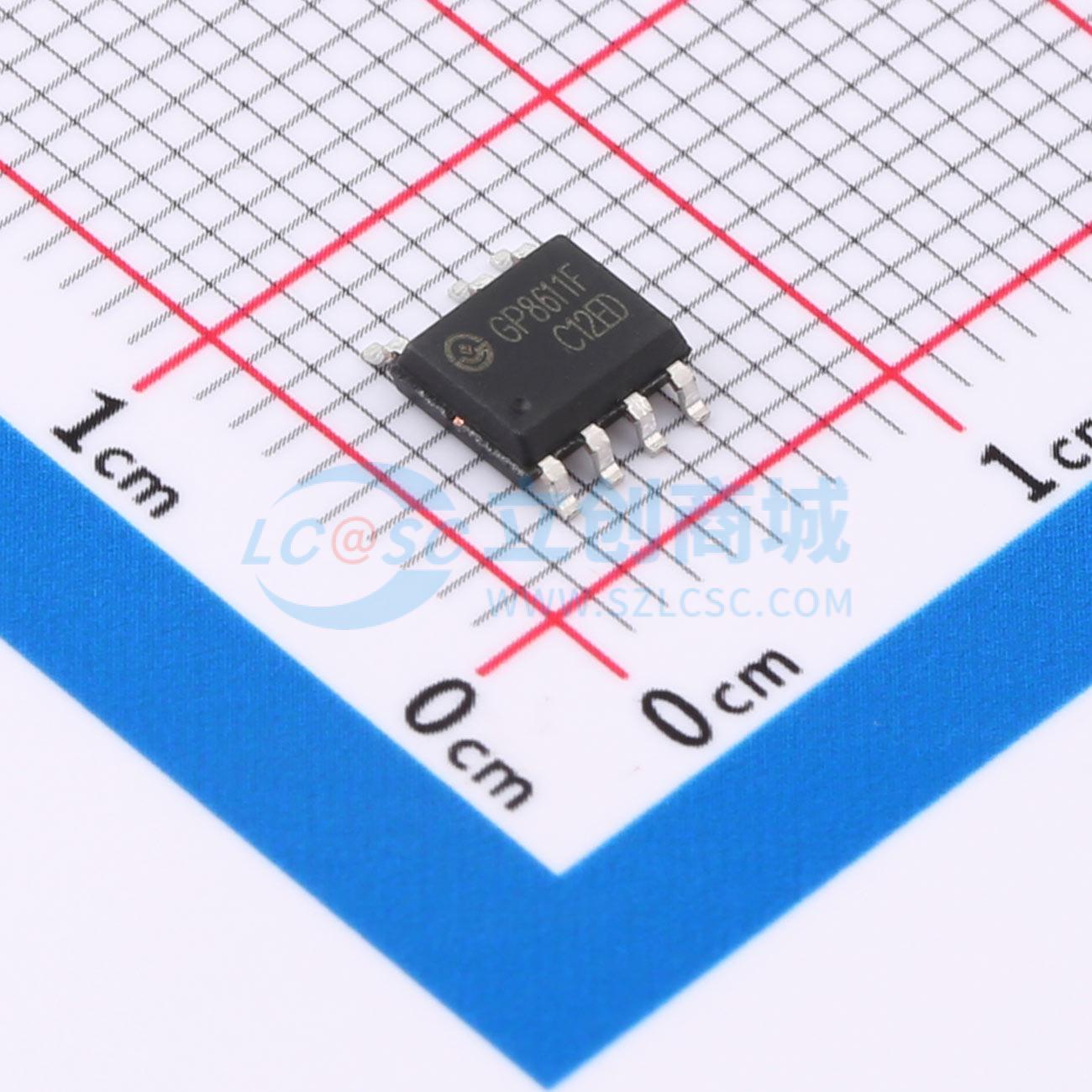

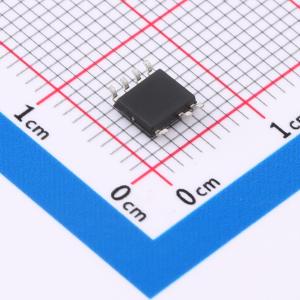

温馨提醒：图片仅供参考，商品以实物为准
GP8611F
400V 4.6V~26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GP8611X是一款恒压、恒流的原边反馈QR导通控制芯片，适用于充电器和适配器。采用特有的输出线损补偿技术，可以有效的补偿输出电流在输出线上的损耗压降。内置环路补偿电路，无需外围补偿电路，系统具有良好的稳定性。可以实现良好的恒压、恒流特性，满足待机功耗小于75mW。具有多重保护功能，包括开路保护，过压保护，短路保护等功能。采用SOP7封装。
- 品牌名称
- HaloChip(华众芯)
- 商品型号
- GP8611F
- 商品编号
- C47117406
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.168575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.6V~24V | |
| 开关频率 | 70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 400V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压锁定；恒流模式(CC)；前沿消隐；线缆补偿；恒压模式(CV)；过压保护(OVP)；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | DCM | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
GP8611X是一款恒压、恒流的原边反馈QR导通控制芯片，适用于充电器和适配器。该芯片采用特有的输出线损补偿技术，可有效补偿输出电流在输出线上的损耗压降。其内置环路补偿电路，无需外围补偿电路，系统具有良好的稳定性。该芯片可实现良好的恒压、恒流特性，满足待机功耗小于75mW的要求。GP8611X具有多重保护功能，包括开路保护、过压保护和短路保护。该芯片采用SOP7封装。
商品特性
- 原边反馈控制
- 恒压、恒流精度高
- 约75mW待机功耗
- 可调的输出线损补偿技术
- 开路保护、过压保护、欠压保护、过温保护、短路保护
应用领域
- 手机及配件充电器
- 便携式设备适配器
- LED驱动电源
- 线性电源和RCC变换器升级换代
