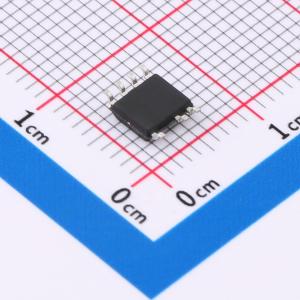

温馨提醒：图片仅供参考，商品以实物为准

GP8891C

850V 2.8V~5.1V 1A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GP8891X是一款自供电恒压、恒流的原边反馈控制芯片，适用于充电器和适配器。采用特有的输出线损补偿技术，可以有效的补偿输出电流在输出线上的损耗压降。内置启动电路，无需外围启动电阻，内置FB下偏电阻及CS采样电阻，外围更简洁。内置环路补偿电路，无需外围补偿电路，系统具有良好的稳定性。可以实现良好的恒压、恒流特性，满足待机功耗小于75mW。具有多重保护功能，包括开路保护，过压保护，输出短路保护，次级肖特基短路等功能。采用独特的单周期最大电流关断机制，可避免三极管过流导致的各种失效。采用SOP7封装。
品牌名称: HaloChip(华众芯)
商品型号: GP8891C
商品编号: C47117416
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.175375克(g)

商品参数

	属性	参数值
	晶体管耐压	850V
	拓扑结构	反激式
	功能特性	高压直接启动；恒流模式(CC)；恒压模式(CV)；线缆补偿；欠压锁定；前沿消隐；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+150℃
	工作模式	DCM
	输出电压	5V
	反馈方式	原边反馈

商品概述

一款自供电恒压恒流的原边反馈控制芯片，适用于充电器和适配器。采用特有的输出线损补偿技术，可有效补偿输出电流在输出线上的损耗压降。内置启动电路，无需外部启动电阻，同时内置反馈分压下偏电阻和电流采样电阻，使外围电路更简洁。内置环路补偿电路，无需外部补偿，系统稳定性良好。可实现良好的恒压恒流特性，待机功耗小于75 mW。具备多重保护功能，包括开路保护、过压保护和输出短路保护等。采用独特的单周期最大电流关断机制，可防止功率管因过流而失效。采用SOP7封装。

商品特性

自供电原边反馈控制
恒压恒流精度高
待机功耗约75 mW
可调的输出线损补偿技术
开路保护、短路保护、过压保护、欠压保护
过温保护
适用于双绕组及三绕组两种工作方式

应用领域

手机、无绳电话、PDA、MP3和其它便携式设备的适配器与充电器
LED驱动电源
线性电源和RCC开关电源的升级换代
其它辅助电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	2.8V~5.1V
	开关频率	70kHz
	输出电流	1A
	耗散功率(Pd)	-
	最大占空比	55%
