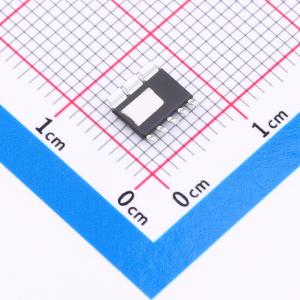

GP1236QTGT

650V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GP1236Q是一款高度集成的隔离型适配器和充电器的PSR内置MOSFET控制芯片。GP1236Q工作在QR导通模式，具有效率高,EMI特性好等优点。输出线损补偿可以调，可以实现良好的空满载输出电压曲线。GP1236Q集成了输出短路，过压保护，逐周期过流保护, 软启动,Vdd脚过压欠压保护及钳位。
品牌名称: HaloChip(华众芯)
商品型号: GP1236QTGT
商品编号: C47117417
商品封装: ESOP-6
包装方式: 编带
商品毛重: 0.4063克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	功能特性	准谐振/谷底开通；欠压锁定；线缆补偿；前沿消隐；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+85℃
	工作模式	QR
	输出电压	-
	反馈方式	原边反馈

商品概述

GP1236Q是一款高度集成的隔离型适配器和充电器的原边反馈内置MOSFET控制芯片。该芯片工作在准谐振导通模式，具有效率高、电磁干扰特性好等优点。输出线损补偿可调，可实现良好的空载与满载输出电压曲线。该芯片集成了输出短路保护、过压保护、逐周期过流保护、软启动功能、VDD引脚过压与欠压保护及钳位功能。GP1236Q采用ESOP6封装。

商品特性

内置650V MOSFET/COOLMOSFET
±5%的恒流恒压精度，内置线损补偿技术
输出短路保护
逐周期过流保护
前沿消隐防止过流保护误动作
引脚开路保护
软启动功能
输出过压保护
电源（VDD引脚）过压保护及钳位
电源（VDD引脚）欠压保护

应用领域

电池充电器
电源适配器
LED照明驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~33V
	开关频率	120kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-
