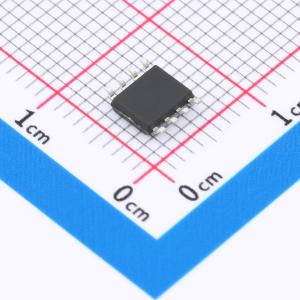

温馨提醒：图片仅供参考，商品以实物为准

GP7596A

高性能副边同步整流功率开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GP7596XX是一款用于替代反激变换器副边肖特基二极管的高性能同步整流功率开关，内置超低导通阻抗功率MOSFET以提升系统效率。支持“浮地”和“共地”同步整流两种架构，同时支持DCM,QR及CCM工作模式。内置VCC高压供电模块，无需VCC供电绕组，降低了系统成本。内部集成有VCC欠压保护功能，采用SOP8封装。
品牌名称: HaloChip(华众芯)
商品型号: GP7596A
商品编号: C47117418
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1835克(g)

商品参数

商品概述

GP7596XX是一款用于替代反激变换器副边肖特基二极管的高性能同步整流功率开关，内置超低导通阻抗功率MOSFET以提升系统效率。该器件支持“浮地”和“共地”两种同步整流架构，同时支持DCM、QR及CCM工作模式。其内部集成有VCC高压供电模块，无需VCC供电绕组，降低了系统成本，并内置VCC欠压保护功能。该产品采用SOP8封装。

商品特性

反激拓扑副边同步整流功率开关
支持“浮地”和“共地”同步整流两种拓扑
支持DCM、QR及CCM工作模式
低静态电流
内置高压供电模块，无需辅助绕组供电
欠压保护

应用领域

反激变换器
适配器
充电器
其它电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式
	是否内置MOS	内置
	工作电压	5V
	MOS耐压	65V
	通道数	1
	模式支持	QR；DCM；CCM

	属性	参数值
	导通电阻	18mΩ
	导通时间	2.5us
	关断时间	600ns
	关断延时	30ns
	工作温度	-40℃~+85℃
	功能特性	异常状态保护；多模式兼容控制；前沿消隐
