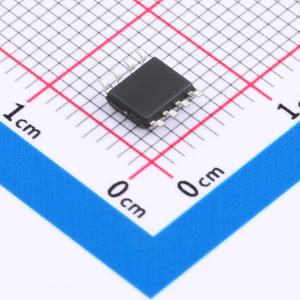

温馨提醒：图片仅供参考，商品以实物为准
GP8691J
650V 4.6V~33V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GP8691X是一款内置功率复合管，恒压、恒流的原边反馈QR导通控制芯片，适用于充电器和适配器。采用特有的输出线损补偿技术，可以有效的补偿输出电流在输出线上的损耗压降。内置环路补偿电路，无需外围补偿电路，系统具有良好的稳定性。可以实现良好的恒压、恒流特性，满足待机功耗小于75mW。具有多重保护功能，包括开路保护，过压保护，短路保护等功能。采用SOP8封装。
- 品牌名称
- HaloChip(华众芯)
- 商品型号
- GP8691J
- 商品编号
- C47117414
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.183375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 14.5V~31V | |
| 开关频率 | 70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；前沿消隐；线缆补偿；恒流模式(CC)；欠压锁定；过压保护(OVP)；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | DCM | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
