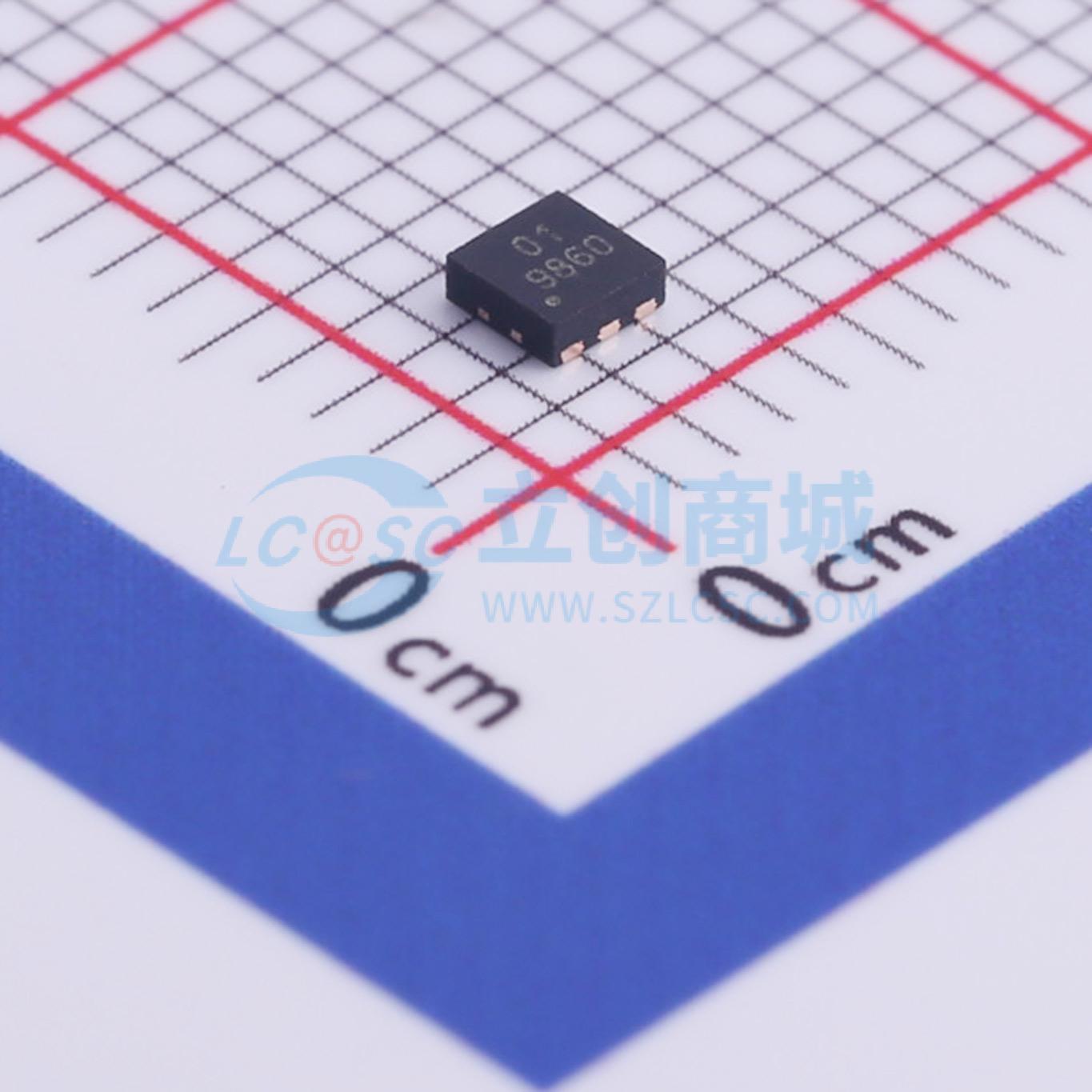

温馨提醒：图片仅供参考，商品以实物为准

XCA201A06BCR

高效率1.5A同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XCA201A06BCR是一款高效率的降压DC/DC转换器,采用电流模式和恒定频率工作。内部开关和同步整流器集成在一起,以提高效率。外部肖特基二极管不是必需的。工作电流仅为200 μA,在关断状态下降至小于1 μA。XCA201A06BCR可以从2.5V到5.5V的输入电压提供1.5A的负载电流,输出电压可调节至低至0.6V。开关频率设置为1.5MHz,允许使用小型表面贴装电感和电容。它可以在100%占空比下运行。
品牌名称: TOREX(特瑞仕)
商品型号: XCA201A06BCR
商品编号: C484289
商品封装: DFN-6-EP(2x2)
包装方式: 托盘
商品毛重: 0.038克(g)

商品参数

商品概述

XCA201A06BCR是一款采用电流模式和恒定频率工作的高效降压型DC/DC转换器。内部集成了开关和同步整流器，以实现高效率，无需外部肖特基二极管。工作时的电源电流仅为200μA，关断时降至小于1μA。XCA201A06BCR可在2.5V至5.5V的电源电压下提供1.5A的负载电流，输出电压可低至0.6V进行调节。开关频率设定为1.5MHz，允许使用小型表面贴装电感和电容。它可以在低压差应用中实现100%占空比运行。XCA201A06BCR采用DFN2x2 - 6L封装。

XCA201A06BCR高效开关稳压器是一款小型、简易的DC/DC降压转换器，能够提供高达1.5A的输出电流。该器件在2.5V至5.5V的输入电压下，以1.5MHz的固定频率进行脉冲宽度调制（PWM）操作，并提供0.6V至输入电压（VIN）的输出电压，这使得XCA201A06BCR非常适合板载后级调节应用。高开关频率允许使用更小的外部元件，内部同步整流器提高了效率，并省去了典型的肖特基续流二极管。利用内部高端MOSFET的导通电阻来感应开关电流，省去了电流检测电阻，进一步提高了效率并降低了成本。

商品特性

输入电压：2.5V~5.5V
输出电压：0.6~5.5V（外部设定：0.6V）
输出电流：1.5A
振荡频率：1.5MHz
待机电流：小于0.1μA
保护电路：热故障保护、短路保护
控制方式：PWM
工作环境温度：-40℃ - +85℃
封装：DFN2×2 - 6L
环保特性：符合欧盟RoHS标准、无铅

应用领域

W-LAN（模块和路由器）
SSD
POS
DTV
超极本
STB

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	1.5A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
