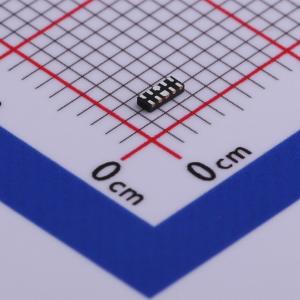

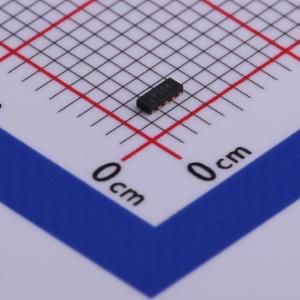

ESD0524P
超低电容ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车摄像头使用
- 品牌名称
- Yint(音特电子)
- 商品型号
- ESD0524P
- 商品编号
- C484320
- 商品封装
- DFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
ESD0524P 的 I/O 引脚间典型电容仅为 0.35pF。这使其能够用于工作频率超过 4GHz 的电路，且不会造成信号衰减。它们专为保护连接到高速数据和传输线路的敏感元件而设计，可防止由 ESD（静电放电）、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压。它们用于满足 IEC 61000 - 4 - 2 标准 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。
商品特性
- 封装：DFN - 10.2.51.00.6.0.5
- 针对高速线路优化的封装设计
- 低钳位电压
- 低电容：典型值 0.35pF（I/O 到 I/O）
- 保护四条 I/O 线路
- 符合 IEC 61000 - 4 - 2（ESD）标准：空气放电 15KV，接触放电 8KV
- 符合 IEC 61000 - 4 - 4（EFT）标准：40A，5/50nS
- 符合 IEC 61000 - 4 - 5（浪涌）标准：5A，8/20uS
应用领域
- 高清多媒体接口（HDMI）
- DisplayPort 接口
- 数字视频接口（DVI）
- eSATA 接口
- MDDI 端口
- PCI Express
