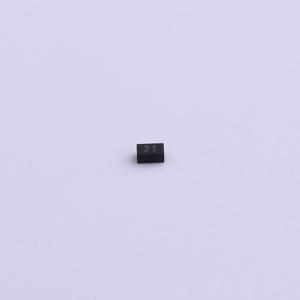

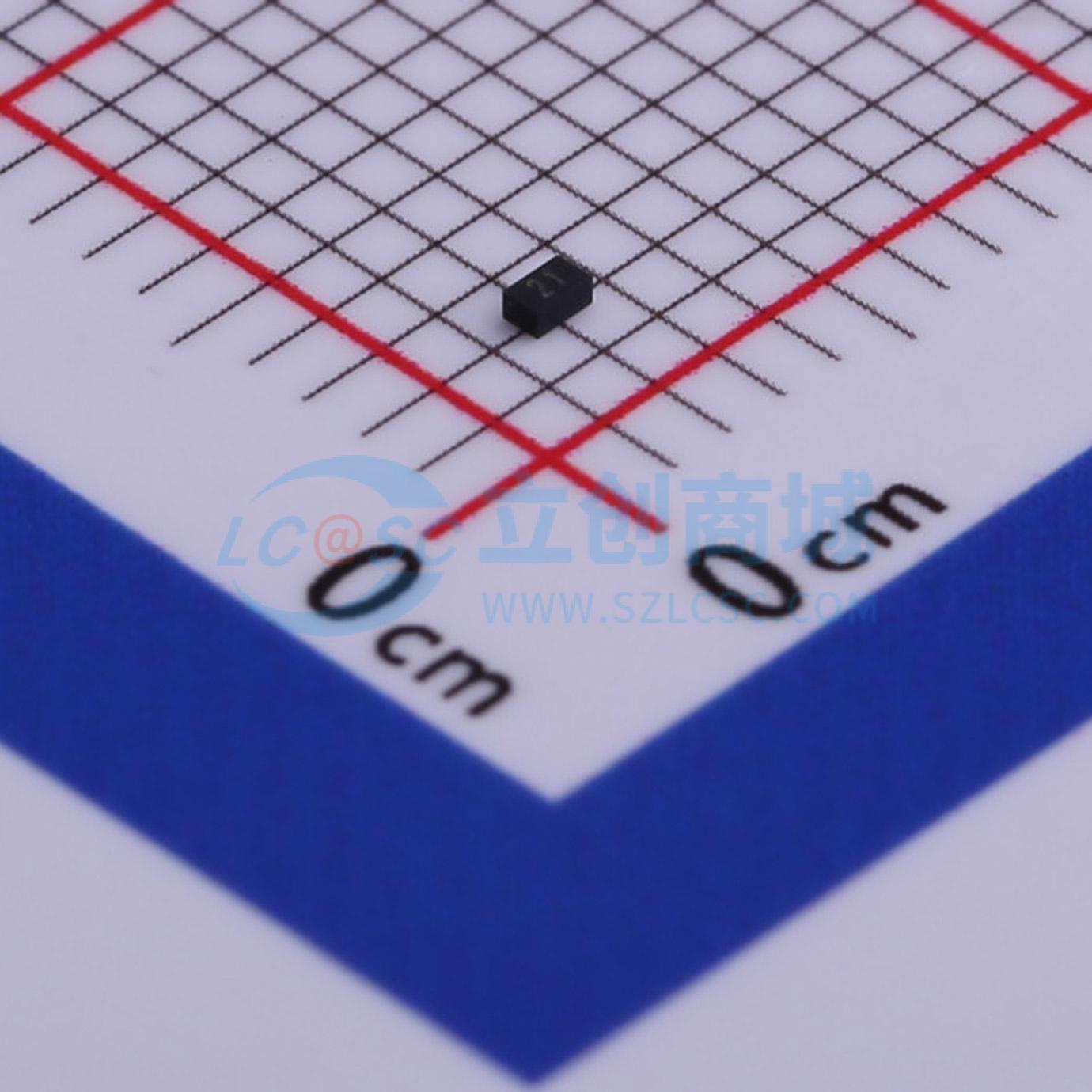

温馨提醒：图片仅供参考，商品以实物为准

ESDLLC5V0D8BH

双向TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDLLC5V0D8BH是一款双向瞬态电压抑制（TVS）二极管，采用先进的单晶硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感型高速数据线的理想解决方案。ESDLLC5V0D8BH具有超低电容，典型值为0.25 pF，符合IEC 61000-4-2（ESD）标准，空气放电±15 kV，接触放电±8 kV。该器件采用超小型1.0x0.6x0.5 mm无铅DFN封装。其小尺寸、超低电容和高ESD浪涌保护能力，使ESDLLC5V0D8BH成为保护手机、数字视频接口和其他高速端口的理想选择。
品牌名称: Yint(音特电子)
商品型号: ESDLLC5V0D8BH
商品编号: C484332
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.005克(g)

商品参数

商品概述

ESDLLC5V0D8BH是一款双向瞬态电压抑制（TVS）二极管，采用先进的单晶硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感型高速数据线的理想解决方案。ESDLLC5V0D8BH具有超低电容，典型值为0.25 pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15 kV，接触放电±8 kV。该器件采用超小型1.0×0.6×0.5 mm无铅DFN封装。其小尺寸、超低电容和高ESD浪涌保护能力，使ESDLLC5V0D8BH成为保护手机、数字视频接口和其他高速端口的理想选择。

商品特性

超小型封装：1.0×0.6×0.5 mm
超低电容：典型值0.25 pF
超低泄漏电流：纳安（nA）级
低工作电压：5V
低钳位电压
双引脚无引线封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±20 kV 接触放电：±15 kV
- IEC 61000 - 4 - 5（雷击）4.5A（8/20μs）
符合RoHS标准
引脚镀层：镍钯金（NiPdAu）

应用领域

智能手机
显示端口
移动显示数字接口（MDDI）端口
USB端口
数字视频接口（DVI）
PCI Express和串行SATA端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	击穿电压	7.5V

	属性	参数值
	反向电流(Ir)	500nA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.22pF
