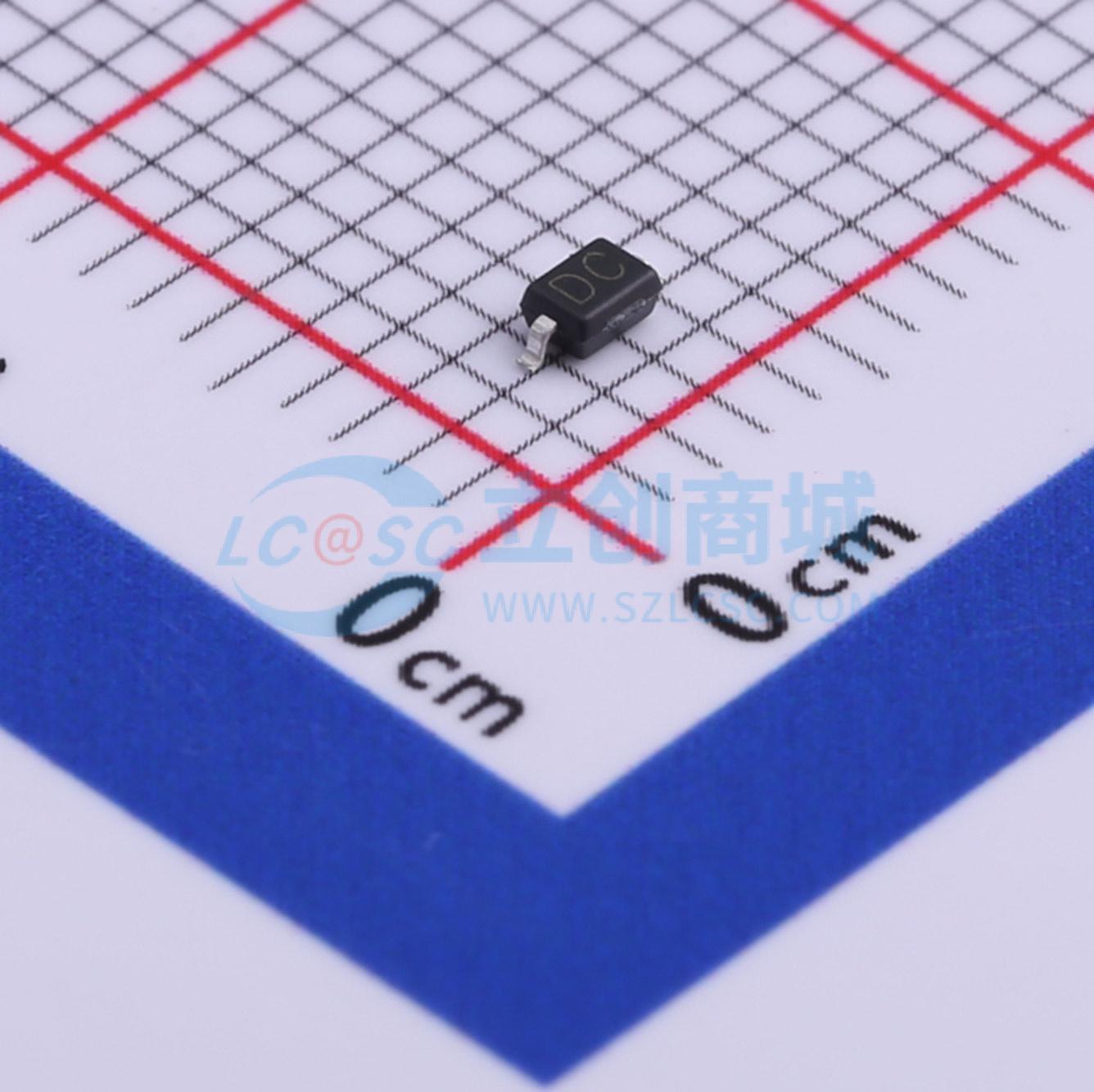

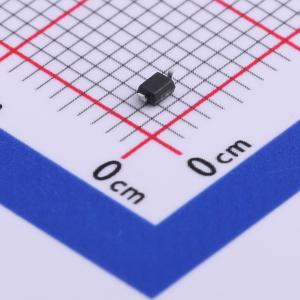

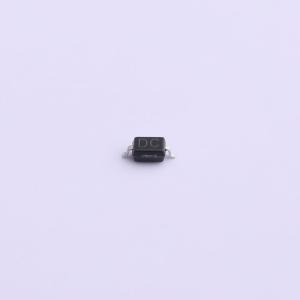

温馨提醒：图片仅供参考，商品以实物为准

ESDLC12VD3B

单向ESD 12V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 反向截止电压(Vrwm) 12 反向漏电流(IR) 1 击穿电压(VBR) 13.3 钳位电压(Vc)@Ipp 19 峰值脉冲功率(Ppp) 350 结电容(Cj)@17MHz 1
品牌名称: Yint(音特电子)
商品型号: ESDLC12VD3B
商品编号: C484328
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.017克(g)

商品参数

商品概述

ESDLC12VD3B旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小、电容值超低，非常适合用于信号端口和电路板空间极小的高速传输场合，如以太网、手机、MP3播放器、数码相机等便携式设备。

商品特性

超低泄漏：纳安（nA）级
工作电压：12V
封装：SOD - 323
保护一条I/O线（单向）
低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±15kV 接触放电：±8kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）12A（8/20μs）

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
外围设备
USB接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	12V
	钳位电压	30V
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	13.3V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
