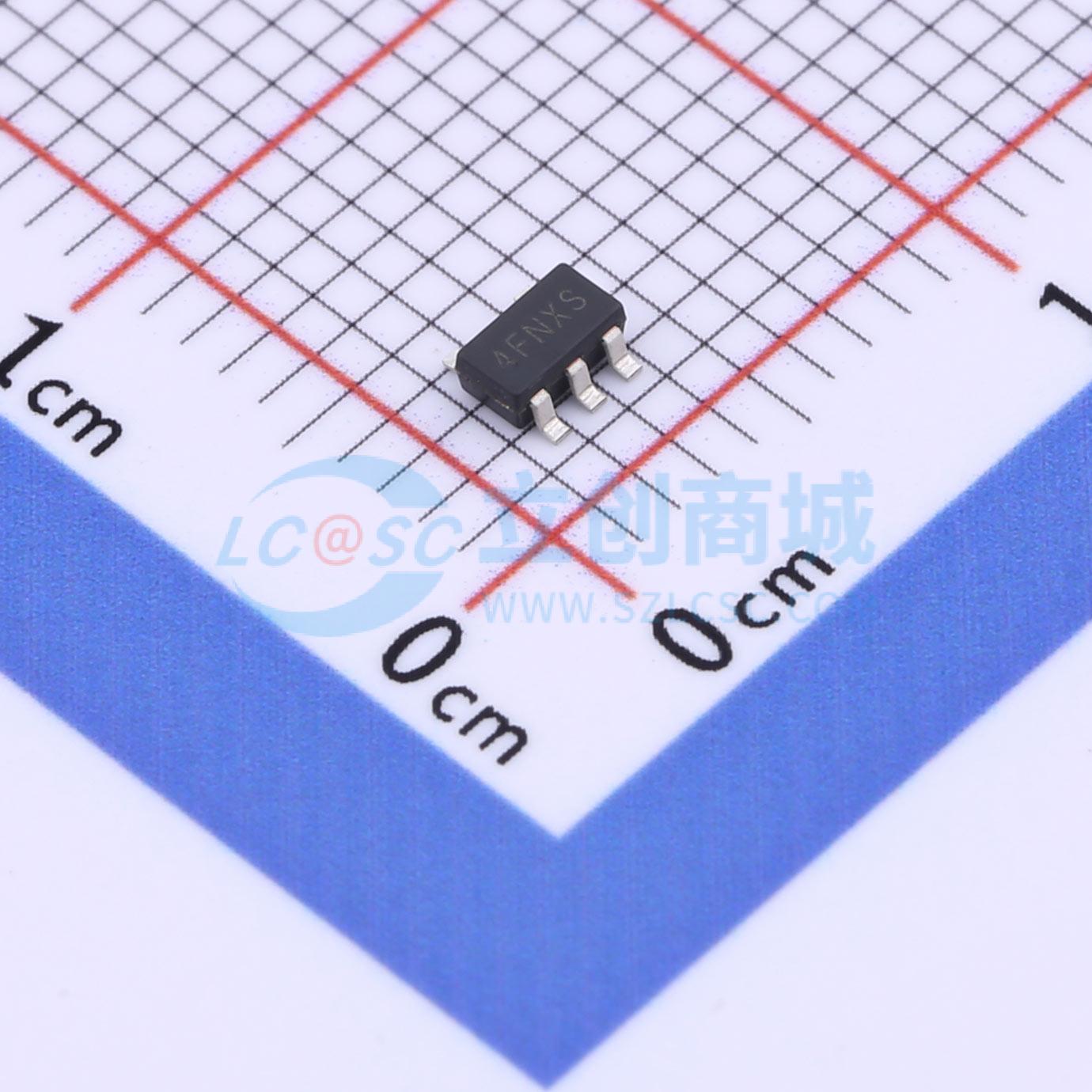

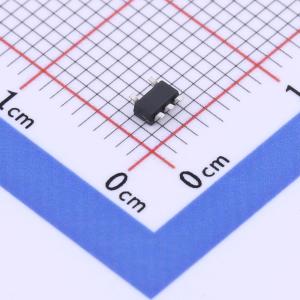

温馨提醒：图片仅供参考，商品以实物为准

XC9140A331MR-G

升压型同步整流DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XC9140系列是支持陶瓷电容器的升压型同步整流DC-DC转换器,具有内部0.6Ω N沟道驱动晶体管和0.65Ω P沟道同步整流开关晶体管。PFM控制使静态电流较低,适用于便携设备。当输出电压为3.3V且负载电流为1mA时,可以从0.9V的输入电压启动。
品牌名称: TOREX(特瑞仕)
商品型号: XC9140A331MR-G
商品编号: C484298
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

XC9140系列是支持陶瓷电容的升压同步DC/DC转换器，内置0.6Ω的N沟道驱动晶体管和0.65Ω的P沟道同步整流开关晶体管。PFM控制可实现低静态电流，使这些产品非常适合需要高效率的便携式设备。当输出电压为3.3V、负载电流为1mA时，可从V_IN = 0.9V的输入电压启动，这意味着这些产品可用于使用单节碱性或镍氢电池启动的应用。还有具备欠压锁定（UVLO）功能的版本。该功能可在输入电压较低时停止IC运行，从而防止电池漏电。标准产品的UVLO释放电压为1.65V、2.15V，也有释放电压可在1.65V至2.2V之间以0.05V为步长选择的定制版本。

商品特性

输出电压设置：无UVLO时为1.8V - 5.0V（±2.0%），有UVLO时为3.0V - 5.0V（±2.0%）
输出电流：当VOUT = 3.3V、VBAT = 1.8V时为80mA
驱动晶体管：0.6Ω的N沟道驱动晶体管，0.65Ω的P沟道同步整流开关晶体管
电源电流：6.3μA（VBAT = VOUT + 0.5V）
控制方式：PFM控制
高速瞬态响应：当VOUT = 3.3V、VBAT = 1.8V、IOUT = 1→50mA时为50mV
功能：350mA负载断开（A、B型）、旁路模式（C型）、CL放电（B型）、UVLO
陶瓷电容
工作温度范围：-40℃ - 85℃
封装：SOT - 25、USP - 6EL
符合欧盟RoHS标准，无铅

应用领域

鼠标、键盘
蓝牙设备
家用医疗设备
遥控器
游戏机
使用1 - 3节碱性电池、1 - 3节镍氢电池、1节锂电池和1节锂离子电池的设备

数据手册PDF

放大查看下载PDF

优惠活动

8.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV~5.5V
	输出电压	3.3V
	输出电流	-
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	6.3uA
	开关管(内置/外置)	内置
	输出类型	固定
