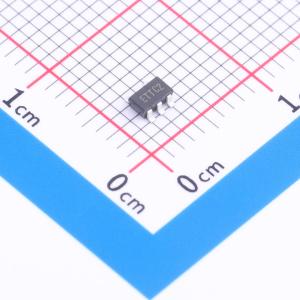

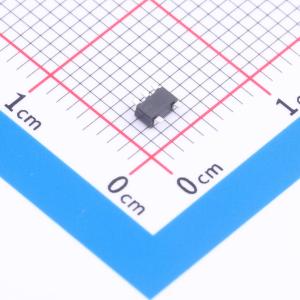

温馨提醒：图片仅供参考，商品以实物为准

XC6215B252MR-G

集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗LDO电压稳压器输出ON/OFF 可控
品牌名称: TOREX(特瑞仕)
商品型号: XC6215B252MR-G
商品编号: C484283
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

XC6215系列是采用CMOS工艺制造的高精度、低噪声正电压LDO稳压器。该系列实现了极低的电源电流，典型值为0.8μA，由基准电压源、误差放大器、折返式限流电路、相位补偿电路和驱动晶体管组成。超小型封装USP - 3、USP - 4、USPN - 4、USP - 6B06和SSOT - 24，以及小型封装SOT - 25使高密度安装成为可能。因此，该系列非常适合如手机等需要高密度安装的应用场景。通过激光微调，输出电压可在0.9V至5.0V范围内以0.1V为增量进行选择。该系列还与低ESR陶瓷电容兼容，进一步提高了输出稳定性。此外，CE功能可关闭稳压器的输出，从而大大降低功耗。

商品特性

最大输出电流：在VOUT = 3.0V、VIN = 4.0V时为200mA（典型值限制为300mA）
压差：在IOUT = 100mA、VOUT = 3.0V时为320mV
工作输入电压：1.5V至6.0V
输出电压范围：0.9V至5.0V（以0.1V为增量）
高精度：设定电压精度±2%（1.5V < VOUT (T) < 5.0V）；设定电压精度±30mV（0.9V < VOUT (T) < 1.5V）
低功耗：典型值为0.8μA
待机电流：小于0.1μA
工作温度范围：-40°C至85°C
兼容低ESR电容：陶瓷电容
内置限流电路
封装：USP - 4、SSOT - 24、USP - 3（仅适用于XC6215P系列）、SOT - 25、USPN - 4、USP - 6B06

应用领域

智能手机/移动电话
便携式游戏机
数码相机/摄像机
数字音频设备
移动设备/终端

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	2.5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	580mV@(100mA)
	静态电流(Iq)	800nA
	特性	过流保护；带使能
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
