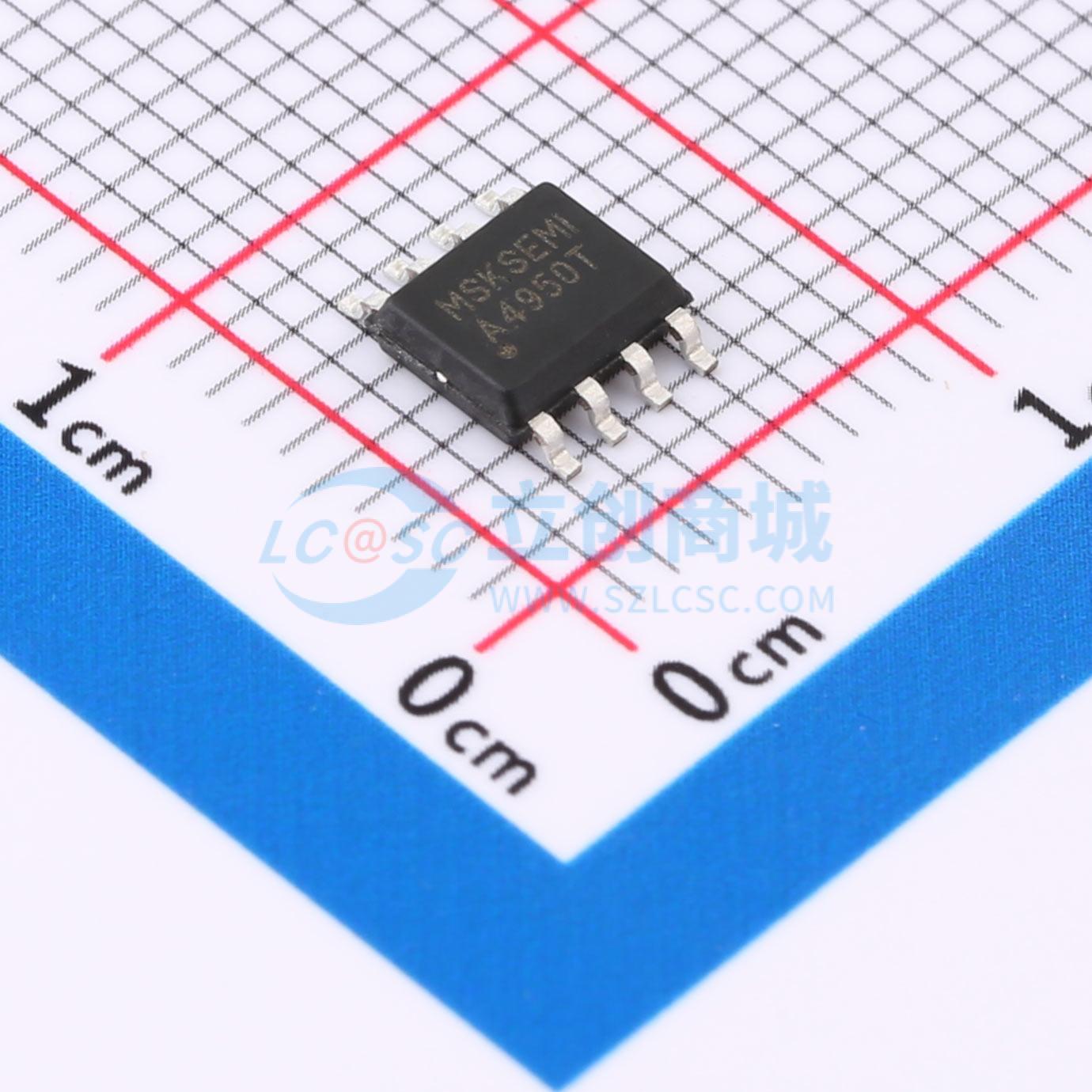

MS4950ELJTR-T
全桥DMOS有刷电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款MS4950ELJTR-T是一款常用于直流电机驱动，它具有高电压、大电流驱动能力，低功耗特性、集成H桥驱动及控制电路、散热性能良好采用ESOP-8封装被广泛用于：智能家居、工业设备、办公设备确保部件准确、稳定地运行
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS4950ELJTR-T
- 商品编号
- C47020992
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.1082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 3.5A | |
| 峰值电流 | 3.5A | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 600mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
MS4950ELJTR-T是一款全桥DMOS有刷电机驱动芯片，最大工作范围可达±3.5A和40V输入电压，采用PWM控制马达驱动的速度和方向。若将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。该器件集成了基于模拟输入VREF以及ISEN引脚电压的电流限制功能，能够将电流限制在已知水平，这显著降低了系统功耗要求，且无需大容量电容来维持稳定电压，尤其在电机启动和停转时。内部关断功能包含过流保护、短路保护、欠压锁定和过温保护。该产品采用带有裸露焊盘的SOP-8封装，能有效改善散热性能，为无铅产品，其引脚框采用100%无锡电镀。
商品特性
- 宽电压供电，6.5V ~ 40V
- RDS(ON)电阻为600mΩ
- 3.5A峰值驱动输出，2A持续输出能力
- 支持欠压锁定保护
- 低功耗休眠模式
- PWM电流整流/限流/调向
- 支持短路保护
- 支持过温关断电路
- 自动故障恢复
