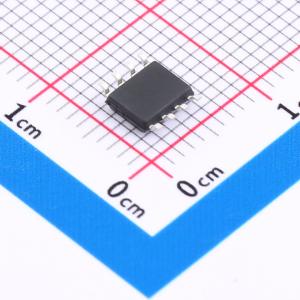

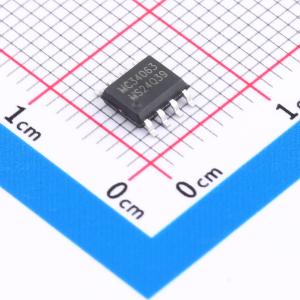

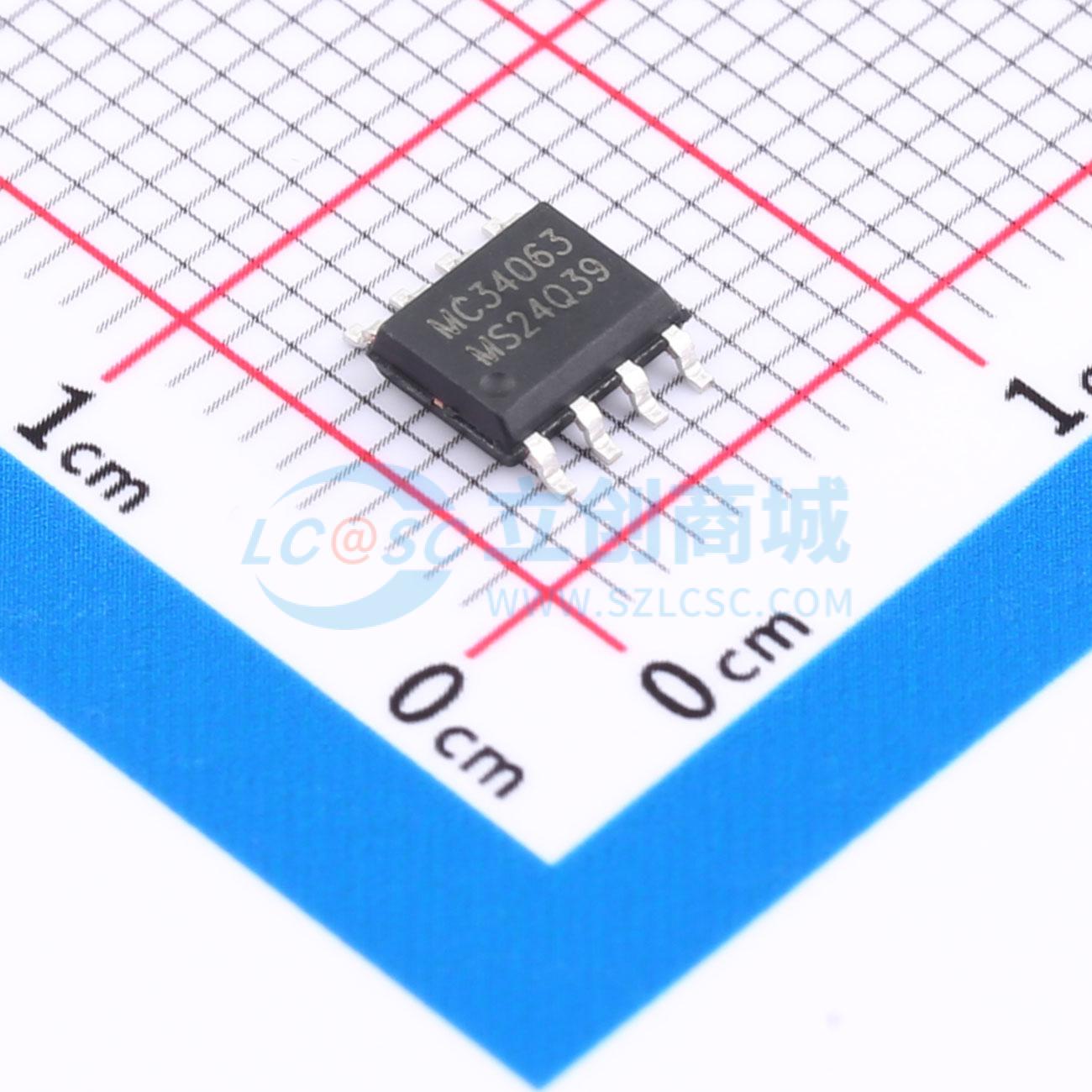

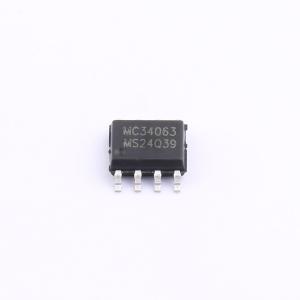

MC34063-MS
升压型 3V~32V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC34063-MS是一种多功能的 DC-DC转换器芯片，能满足不同的电压转换需求，具有大电流输出能力，低静态电流，宽输入电压范围，被广泛应用于：LED 驱动、电池充电、汽车电子、工业自动化等
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MC34063-MS
- 商品编号
- C47020993
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.20048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型；降压型 | |
| 工作电压 | 3V~32V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 33kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式；升压式；降压式 | |
| 静态电流(Iq) | 2.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
MC34063-MS 是一款单片DC-DC变换集成电路，内部集成了温度补偿基准电压源（1.25V）、比较器、带电流限制和工作周期控制的振荡器、驱动器以及大电流输出开关。通过外接少量元件，即可构成升压、降压及电压反转型DC-DC变换器。该器件采用SOP8封装。
商品特性
- 工作电压范围宽 3.0V ~ 32V
- 静态电流小
- 具备输出电流限制与保护功能
- 输出开关极限电流达1.2A
- 输出电压可调
- 工作频率可达100kHz
- 内部基准电压精度为2%
