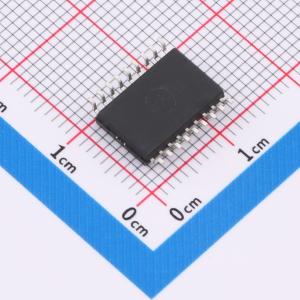

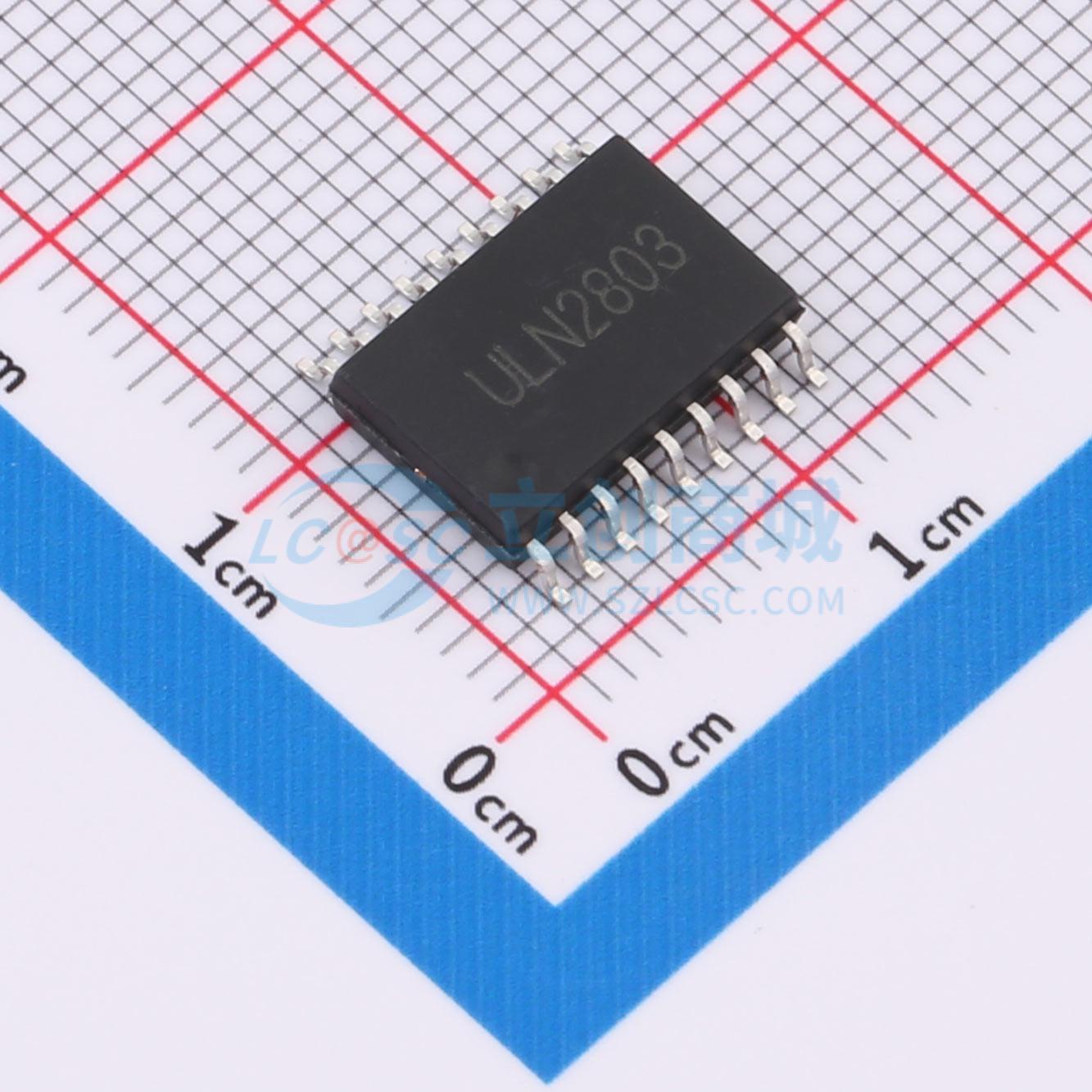

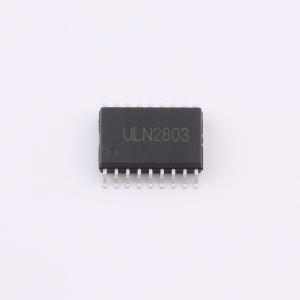

温馨提醒：图片仅供参考，商品以实物为准
ULN2803AG-MS
高压大电流达林顿晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ULN2803AG-MS是一款高耐压、大电流达林顿阵列高电，压、大电流能力、输入兼容性好、输出结构灵活被广泛应用于电机驱动、继电器控制、显示驱动、逻辑缓冲、传感器应用
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ULN2803AG-MS
- 商品编号
- C47020995
- 商品封装
- SOP-18
- 包装方式
- 编带
- 商品毛重
- 0.30085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -30℃~+105℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.2V | |
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULN2803Ax-MS 是一款高压、大电流达林顿晶体管阵列，每个器件包含八个开集电极共射极对。每个对的额定电流为500mA。器件内部包含用于驱动感性负载的续流二极管，其输入和输出引脚采用相对布局以简化电路板设计。该器件能够驱动多种负载，包括螺线管、继电器、直流电机、LED显示器、白炽灯、热敏打印头和高功率缓冲器。ULN2803Ax-MS 提供小型18引脚封装（SOP18）和24引脚封装（SSOP24/QSOP24）。
商品特性
- 额定集电极电流：500mA（单路输出）
- 高压输出：50V
- 输出端集成钳位二极管
- 输入兼容多种逻辑类型
- 适用于继电器驱动应用
