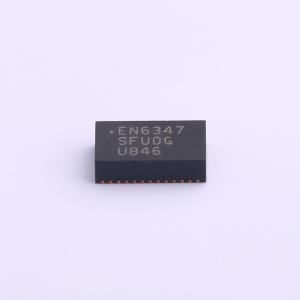

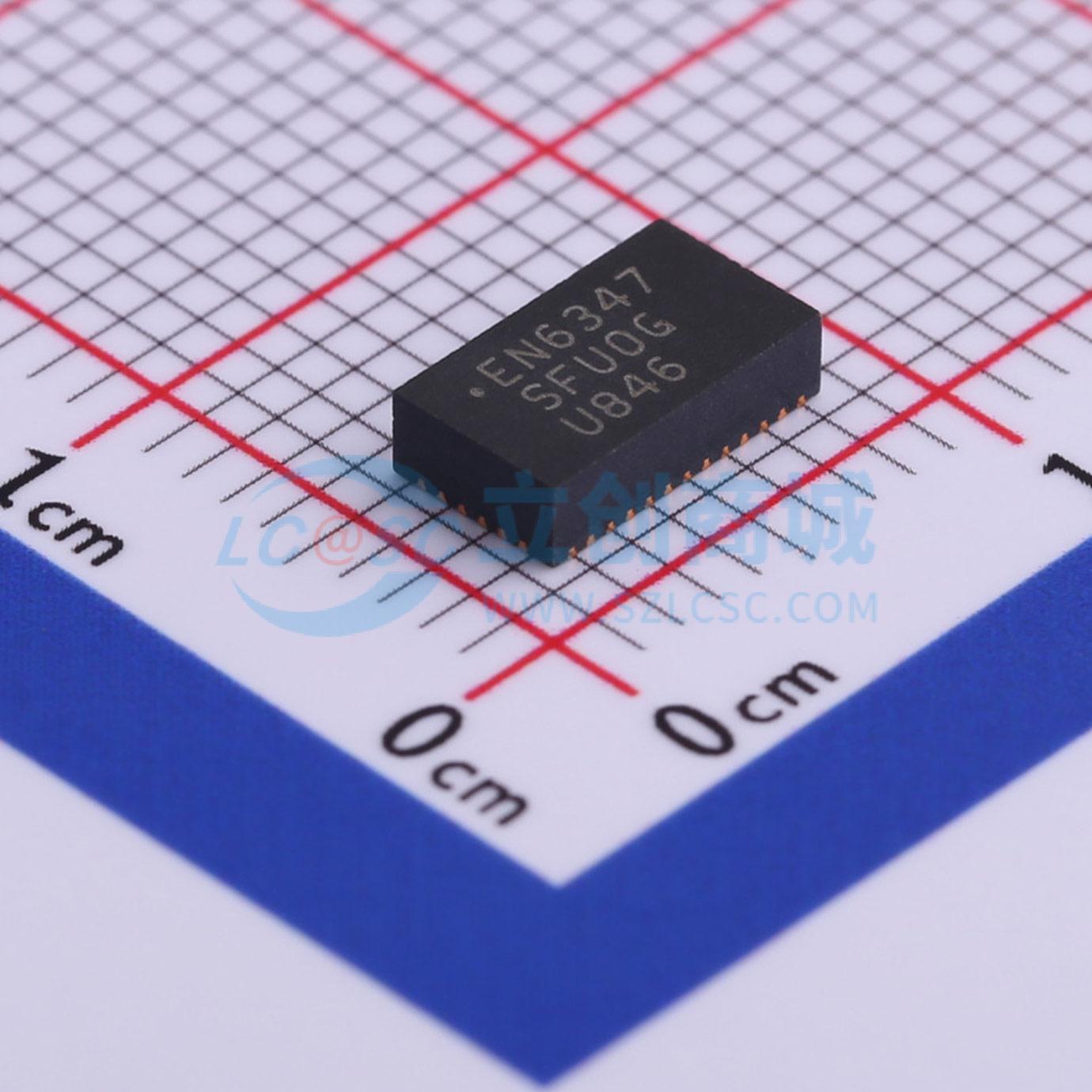

EN6347QI

EN6347QI 4A PowerSoC降压DC-DC开关转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EN6347QI是一款片上电源系统（PowerSoC）DC-DC转换器。它采用先进的4mm x 7mm x 1.85mm 38引脚QFN封装，集成了电感器、MOSFET开关、小信号电路和补偿电路。EN6347QI专为满足当前和未来高性能、低功耗处理器、DSP、FPGA、内存板以及分布式电源架构中系统级应用的精确电压和快速瞬态要求而设计。该器件先进的电路技术、高开关频率和专有的集成电感技术可实现高质量、超紧凑的非隔离式DC-DC转换。它通过极大简化电路板设计、布局和制造要求，显著有助于系统设计和提高生产效率。此外，完整电源解决方案所需的元件数量减少有助于实现整体系统成本节约。所有产品均符合RoHS标准，并且与无铅制造环境兼容。
品牌名称: Intel/Altera
商品型号: EN6347QI
商品编号: C481867
商品封装: QFN-38-EP(4x7)
包装方式: 编带
商品毛重: 0.201克(g)

商品参数

商品概述

EN6347QI是一款片上电源系统（PowerSoC）DC-DC转换器。它采用先进的4mm x 7mm x 1.85mm 38引脚QFN封装，集成了电感器、MOSFET开关、小信号电路和补偿电路。 EN6347QI专为满足当前和未来高性能、低功耗处理器、DSP、FPGA、内存板以及分布式电源架构中系统级应用的精确电压和快速瞬态要求而设计。该器件先进的电路技术、高开关频率和专有的集成电感技术可实现高质量、超紧凑的非隔离式DC-DC转换。它通过极大简化电路板设计、布局和制造要求，显著有助于系统设计和提高生产效率。此外，完整电源解决方案所需的元件数量减少有助于实现整体系统成本节约。所有产品均符合RoHS标准，并且与无铅制造环境兼容。

商品特性

集成电感器、MOSFET和控制器
输出电压精度1.5%（负载和温度范围内）
高达4A的连续工作电流
3MHz工作频率，支持外部时钟同步
高效率（高达95%）
可与外部时钟进行频率同步
输入电压范围（2.5V至6.6V）
可编程轻载模式
输出使能引脚和电源正常信号
可编程软启动
热关断、过流、短路和欠压保护
符合RoHS标准，MSL 3级，260℃回流焊

应用领域

低功耗ASIC、多核和通信处理器、DSP、FPGA及分布式电源架构的负载点稳压
低电压分布式电源架构
高效12V中间总线架构
刀片服务器、RAID存储、工业自动化、嵌入式计算、无线通信
拍频/噪声敏感应用

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.5V~6.6V
	输出电压精度	±1.5%
	输出电压(Vout)	-
	输出电流(最大值)	4A
	转换效率	95%

	属性	参数值
	静态电流(Iq)	650uA
	开关频率	3MHz
	纹波噪声	25mVp-p
	特性	过流保护；欠压保护；短路保护；过热保护
	长度	4mm
	宽度	7mm
	高度	1.85mm
	工作温度	-40℃~+85℃
