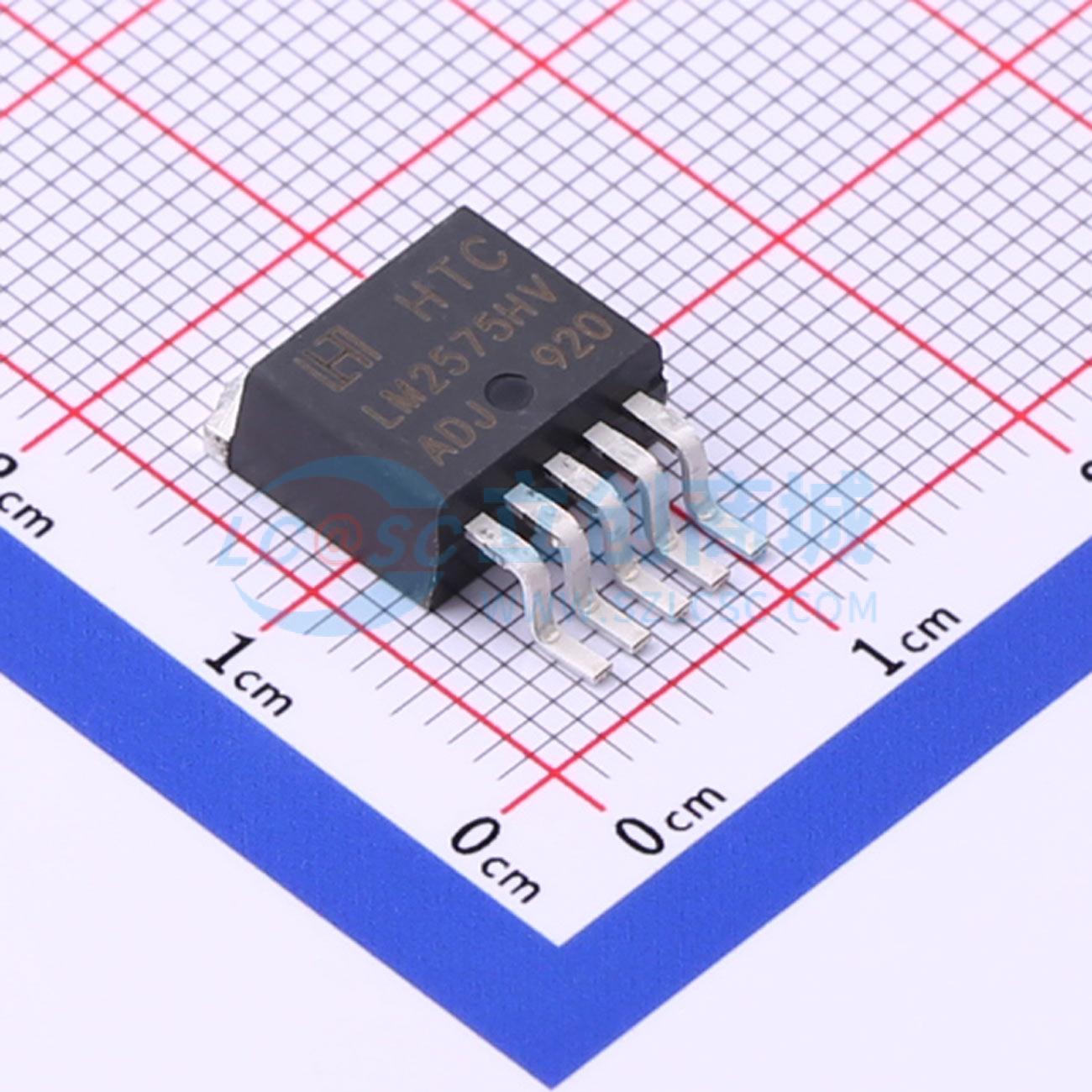

温馨提醒：图片仅供参考，商品以实物为准

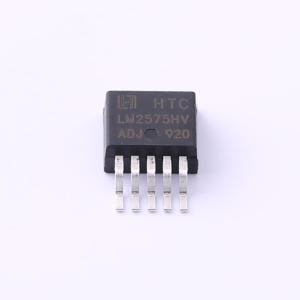

LM2575HVR-ADJ

1A、52KHz降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2575HV系列稳压器是单片集成电路，具备降压（buck）开关稳压器所需的所有有源功能，能够驱动1A负载，且具有出色的线性和负载调节能力。这些器件提供3.3V、5.0V、12V、15V的固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量极少，使用简单，并且内置了频率补偿和固定频率振荡器
品牌名称: HTC
商品型号: LM2575HVR-ADJ
商品编号: C481676
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 1.64克(g)

商品参数

商品概述

LM2575HV 系列稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够驱动 1A 负载，具有出色的线性和负载调节能力。这些器件提供 3.3V、5.0V、12V、15V 固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，内置频率补偿和固定频率振荡器。LM2575HV 系列是流行的三端线性稳压器的高效替代品。它能大幅减小散热片的尺寸，在某些情况下无需散热片。多家不同制造商提供专为 LM2575HV 优化的标准电感系列。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率 ±10% 的容差。具备外部关断功能，典型待机电流为 50μA。输出开关包含逐周期电流限制，以及在故障条件下提供全面保护的热关断功能。

商品特性

降压型开关稳压器
可调版本输出电压范围为 1.23V 至 52V，在电源和负载条件下最大误差 ±4%
保证输出电流为 1A
固定输出电压：3.3V、5.0V、12V 和 15V
宽输入电压范围 60V
52kHz 固定频率振荡器
具备 TTL 关断能力，低功耗待机模式
仅需 4 个外部元件
高效率
使用现成的标准电感
提供 TO - 220、TO - 263 和 SOP - 8PP 封装
热关断和电流限制保护，湿度敏感度等级 3

应用领域

简单高效的降压型稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（降压 - 升压）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	60V
	输出电压	1.23V~52V
	输出电流	1A
	开关频率	52kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
