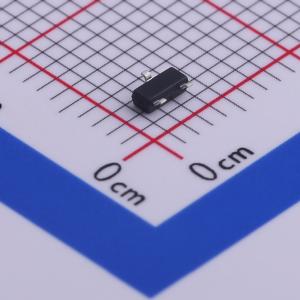

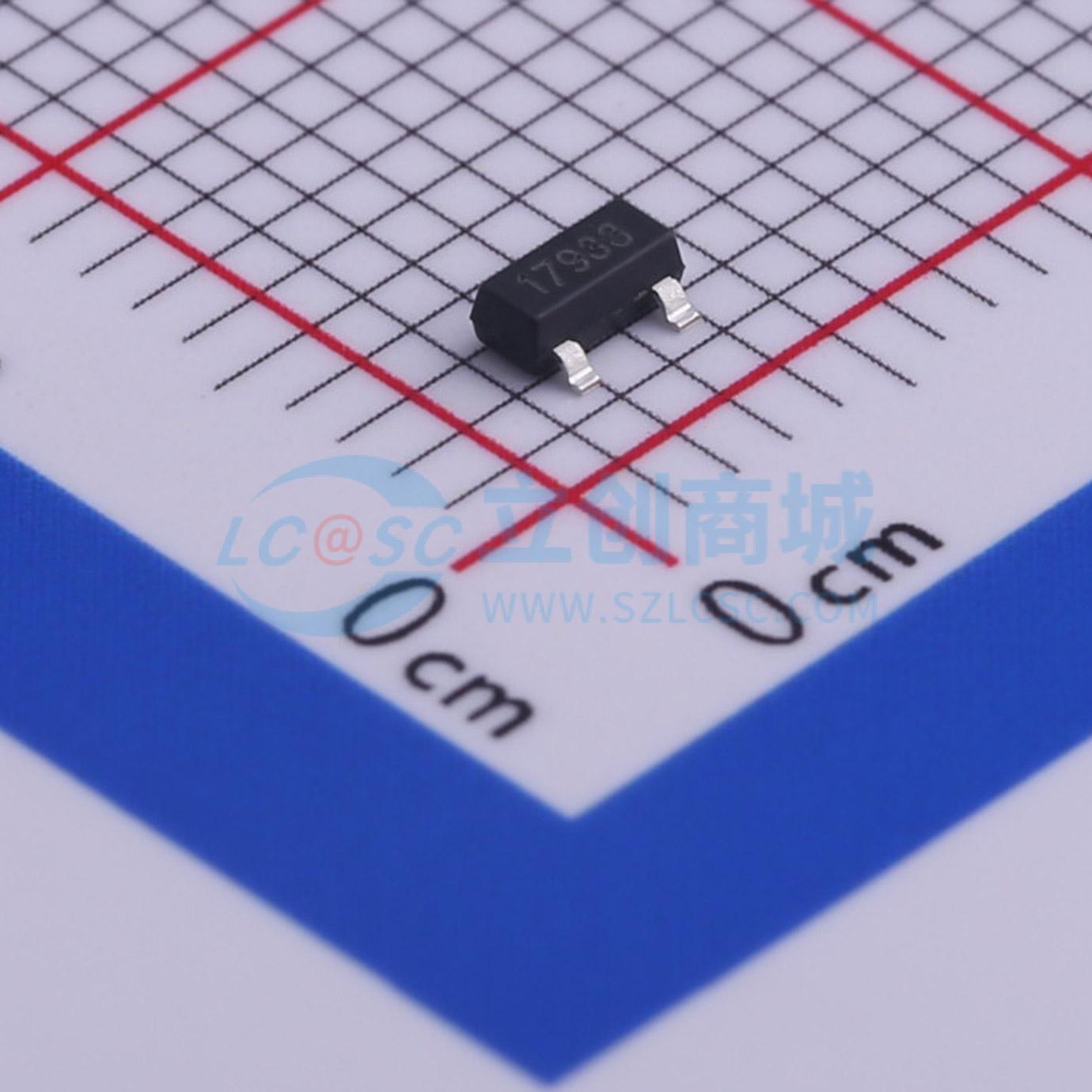

LM1117GSF-3.3

输入12V 输出3.3V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低功耗正电压稳压器，可满足300mA输出电流。适用于电池供电应用、SCSI总线有源终端和便携式计算机。具有极低的静态电流，满载时的压降电压极低，为1.2V，且随着输出电流的降低而降低。有可调或固定的1.2V、1.5V、1.8V、2.5V、3.3V和5.0V输出电压可选。采用3引脚表面贴装封装SOT-23。为保证输出稳定性，需要10μF或更大的输出电容。
品牌名称: HTC
商品型号: LM1117GSF-3.3
商品编号: C481677
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.043克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

LM1117GSF是一款低功耗正电压稳压器，设计用于满足300mA的输出电流。该器件是电池供电应用、SCSI总线有源终端和便携式计算机的理想选择。LM1117GSF的特点是静态电流极低，满载时的压差电压仅为1.2V，且随着输出电流的减小而降低。LM1117GSF有可调输出电压版本，也有固定输出电压为1.2V、1.5V、1.8V、2.5V、3.3V和5.0V的版本。LM1117GSF采用3引脚表面贴装封装SOT - 23。与大多数其他稳压器电路一样，为保证LM1117GSF输出稳定，需要使用10µF或更大的输出电容。

商品特性

输出电流高达300mA
三端可调（ADJ）或固定输出电压为1.2V、1.5V、1.8V、2.5V、3.3V和5.0V
线性调整率典型值为0.1%
负载调整率典型值为0.2%
内置过流和过热保护
最大输入电压20V
表面贴装封装SOT - 23
湿度敏感度等级3

应用领域

有源SCSI终端
便携式/桌上型/笔记本电脑
高效线性稳压器
开关电源后置稳压器
主板时钟电源
磁盘驱动器电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交83单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	12V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.2V@(300mA)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	100uV
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
