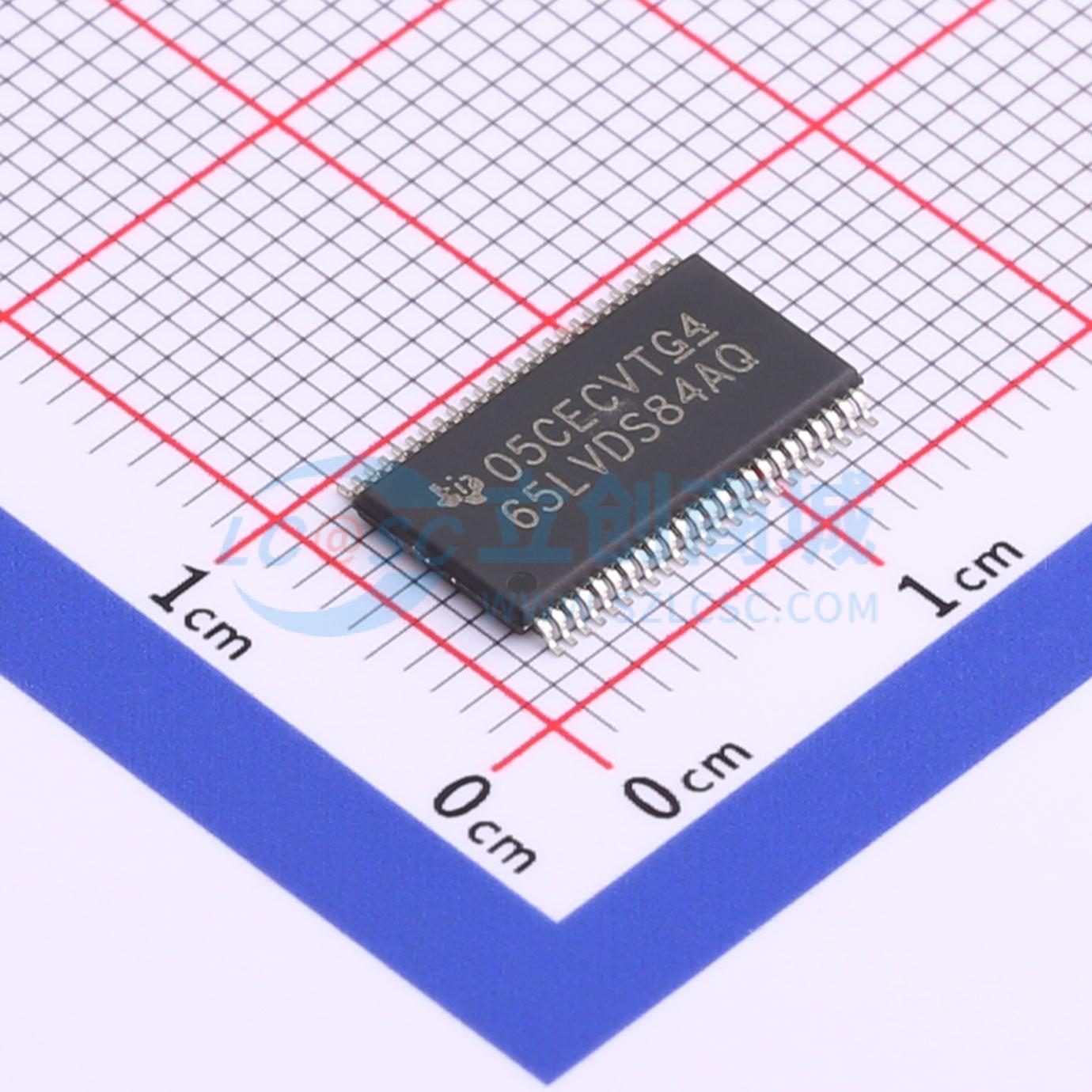

SN65LVDS84AQDGGR

FlatLink发射器，21:3数据通道压缩，每秒1.96亿字节吞吐量

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65LVDS84A FlatLink™ 低压差分信号 (LVDS) 变送器
品牌名称: TI(德州仪器)
商品型号: SN65LVDS84AQDGGR
商品编号: C481391
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.396克(g)

商品参数

商品概述

SN75LVDS84A、SN65LVDS84AQ发射器在单个集成电路内集成三个7位并行输入串行输出移位寄存器，以及四个低电压差分信号LVDS线路驱动器。可实现21位单端LVTTL数据通过三对平衡导线同步传输，供兼容接收器接收。传输数据时，D0-D20各数据位在下降沿加载至寄存器，内部锁相环频率锁定至输入时钟，将数据寄存器按7位分段输出，三路串行流和锁相时钟输出至LVDS输出驱动器，输出时钟频率与输入时钟频率相同。该器件无需外部元器件，几乎无需控制，数据传输对用户透明，仅可通过低电平有效的关断清零输入抑制时钟、关断LVDS输出驱动器以降低功耗，该引脚输入低电平时可将所有内部寄存器清零为低电平。SN75LVDS84A可在0℃~70℃环境温度下工作，SN65LVDS84AQ可在-40℃~125℃全温度范围下工作。

商品特性

最高可实现每秒1.96亿字节吞吐量的数据通道压缩
适配SVGA、XGA、SXGA从控制器到显示器的数据传输，电磁干扰极低
输入为21个数据通道加时钟，采用低电压TTL输入；输出为3个数据通道加时钟，采用低电压差分信号LVDS输出
采用单3.3V电源供电，典型功耗89mW
属于超低功耗3.3V CMOS产品，功耗约为LVDS84的三分之一
关断状态下功耗低于0.54mW
采用20密尔端子间距的薄型缩缩小外形封装TSSOP
锁相环输入频率范围宽，为31MHz~75MHz
锁相环无需外部元器件
输出符合ANSI EIA/TIA-644标准要求
具备扩频时钟跟踪能力，50kHz调制频率下中心扩频可达3
可升级替代SN75LVDS84和DS90CF363A 3V器件
提供符合汽车标准认证的高可靠性配置
电源电压额定范围为-0.5V~4V
所有引脚输入输出电压额定范围为-0.5V~VCC+0.5V
工作结温范围为-40℃~150℃
存储温度范围为-65℃~150℃
静电放电等级：机器模型200V，人体模型6000V，充电器件模型1500V
距壳体1.6mm处引脚可承受260℃温度10秒

应用领域

控制器至显示器的图像数据传输
汽车领域高可靠性应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	-
	工作电压	3V~3.6V
	元件数	1
	每个元件位数	-
	通道类型	单向

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	系列	-
	工作温度	-40℃~+125℃
	静态电流(Iq)	170uA
	传播延迟(tpd)	-
	功能特性	输出使能；短路保护
