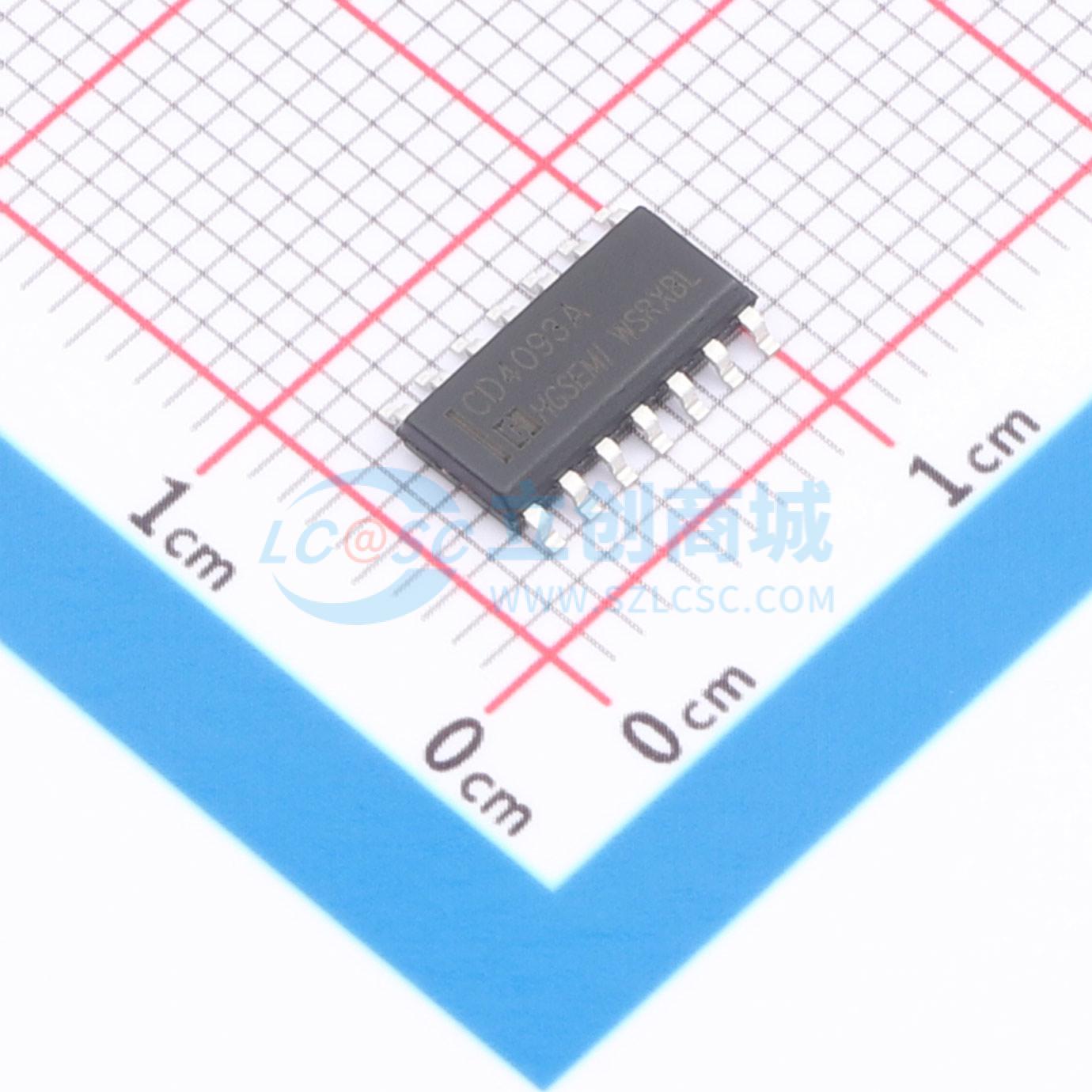

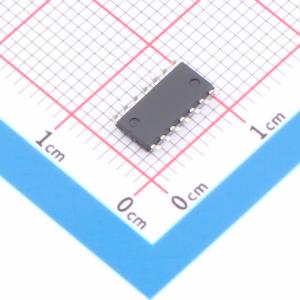

温馨提醒：图片仅供参考，商品以实物为准
CD4093AM/TR
四路2输入施密特触发与非门
- 描述
- 四路 2 输入施密特触发与非门
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4093AM/TR
- 商品编号
- C46635759
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.293克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 100nA | |
| 灌电流(IOL) | 22mA | |
| 拉电流(IOH) | 20mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 0V~50mV；0V~50mV；0V~50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 130ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
CD4093A是一个四路2输入与非门电路，每一路的两个输入端都集成了施密特触发器。其正阈值电压(V_T+)与负阈值电压(V_T-)的值不同，两者之间的差值被定义为迟滞电压(V_H)。使用此器件时，必须将未使用的输入连接到V_DD、V_SS或其他输入。该器件提供SOP-14、TSSOP-14、DIP-14和QFN-16封装形式。
商品特性
- 宽工作电压范围：3~15V
- 施密特输入工作
- 全静态工作
- 5V、10V和15V参数额定值
- 标准对称输出特性
应用领域
- 脉波整形器
- 高噪声环境系统
- 单稳多谐振荡器
- 非稳多谐振荡器
- 与非逻辑门
