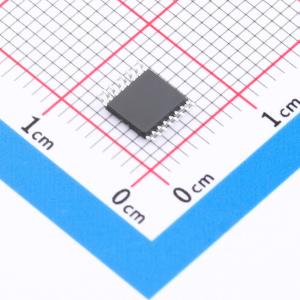

温馨提醒：图片仅供参考，商品以实物为准
CD4052AMT/TR
双路四选一模拟开关
- 描述
- CD405A2 模拟开关是用数字信号控制的多路调制/选择模拟开关，具有低导通电阻和低截止漏电流特性。通过模拟开关的模拟量幅度可高达15VPP。例如，VDD = 5V，GND = 0V，VSS = -5V，那么幅度 -5V ~ +5V 的模拟信号就可用 0V ~ 5V 的数字信号来控制传输。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4052AMT/TR
- 商品编号
- C46635763
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 100Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 25ns | |
| 功能特性 | 双向模拟通道；电平转换 |
商品概述
CD405A2 模拟开关是一种采用数字信号控制的多路调制与选择模拟开关，具备低导通电阻和低截止漏电流特性。其处理的模拟信号幅度最高可达 15VPP。例如，当 VDD = 5V，GND = 0V，VSS = -5V 时，可使用 0V ~ 5V 的数字信号来控制传输幅度范围为 -5V ~ +5V 的模拟信号。CD4052A 是一款双四选一模拟开关，每组开关均配备两个二进制控制输入端和一个使能端。二进制信号可选择将四个模拟通道中的任一通道置为导通状态。当使能端输入高电平时，所有通道关断；输入低电平时，所有通道导通。该器件提供多种封装形式。
商品特性
- 宽工作电压范围：3 V ~ 15 V
- 低导通电阻：100 Ω (VDD-VSS=15V)
- 极低的静态功耗和高关态电阻
- 模拟开关导通电阻差值 ΔRON = 5 Ω (VDD-VSS = 15V)
- 内置模拟开关控制地址译码器和电平转换器
- 具备可靠性
应用领域
- 模拟/数字多路复用和解复用
- 工厂自动化和控制
- 楼宇自动化
- 电池测试设备
- 电网基础设施
