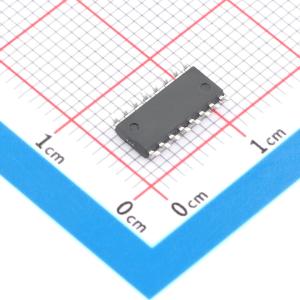

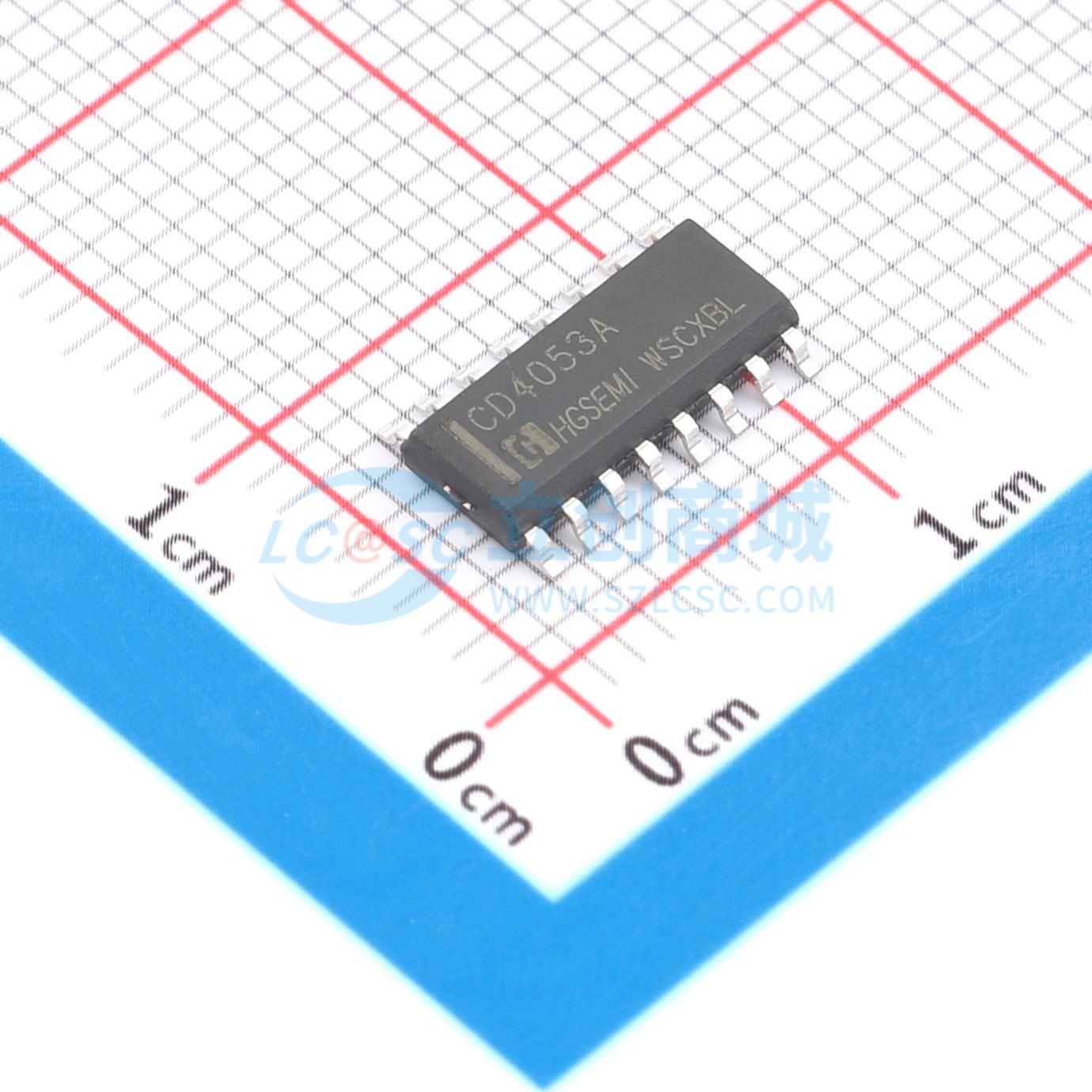

温馨提醒：图片仅供参考，商品以实物为准
CD4053AM/TR
三路二选一模拟开关
- 描述
- 模拟开关是用数字信号控制的多路调制/选择模拟开关，具有低导通电阻和低截止漏电流特性。通过模拟开关的模拟量幅度可高达15VPP。例如，VDD = 5V，GND = 0V，VSS = -5V，那么幅度 -5V ~ +5V 的模拟信号就可用 0V ~ 5V 的数字信号来控制传输。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4053AM/TR
- 商品编号
- C46635765
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.4356克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 45Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 35ns | |
| 功能特性 | 双向模拟通道；电平转换 |
商品概述
CD4053A模拟开关是一种采用数字信号控制的多路调制/选择模拟开关，具备低导通电阻和低截止漏电流的特性。该开关能够处理的模拟信号幅度最高可达15V峰峰值。举例来说，当VDD = 5V，GND = 0V，VSS = -5V时，幅度范围为-5V~+5V的模拟信号可通过0V~5V的数字信号进行控制传输。该器件是一个三组二选一双向模拟开关，功能上等同于三组单刀双掷开关。它包含三组独立的二进制数字控制输入端（SEL1、SEL2、SEL3）以及一个使能（EN）输入端。二进制数字控制信号可选择将两个模拟通道中的任意一个置为导通状态。当使能EN输入端为高电平（“1”）时，所有三组二选一模拟开关通道均被置为关断状态；当为低电平（“0”）时，所有通道均被置为导通状态。该产品提供SOP-16、DIP-16、TSSOP-16、QSOP-16和QFN-16等多种封装形式。为确保可靠运行，建议在VSS和GND之间连接一个0.1μF至10μF的去耦电容。
商品特性
- 宽工作电压范围：3V~15V
- 低导通电阻：45Ω (VDD-VSS=15V)
- 极低的静态功耗和高关态电阻
- 模拟开关导通电阻差值ΔRON = 5Ω (VDD-VSS = 15V)
- 内置模拟开关控制地址译码器和电平转换器
应用领域
- 模拟/数字多路复用和解复用
- 工厂自动化和控制
- 楼宇自动化
- 电池测试设备
- 电网基础设施
