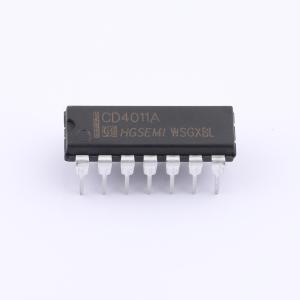

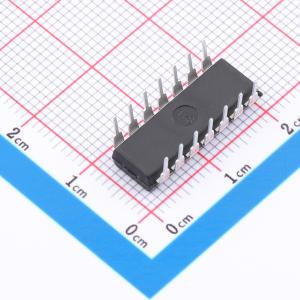

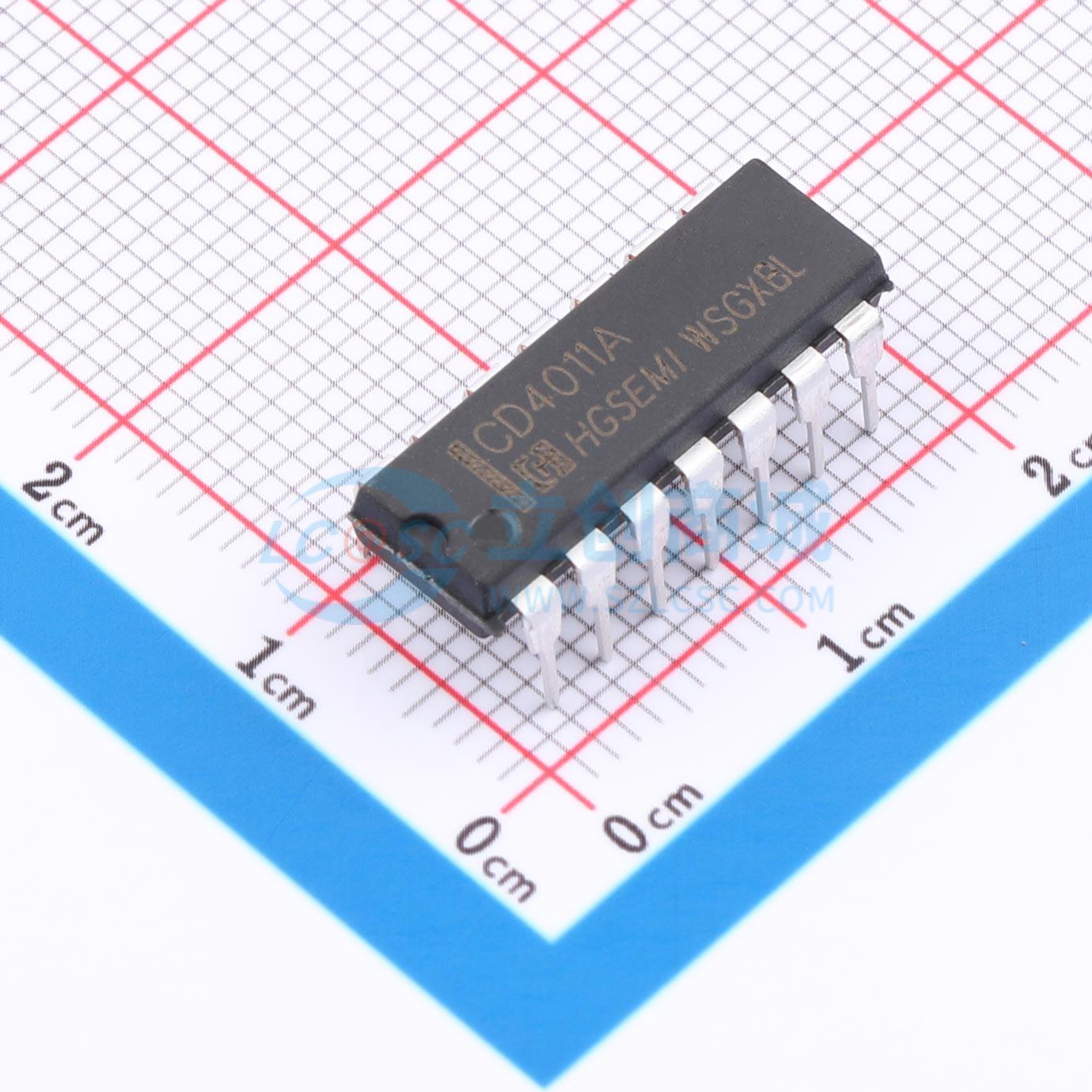

CD4011AN
四路2输入与非门
- 描述
- CD4011A 由四路2 输入与非门构成，采用宽压CMOS 集成电路工艺，因此具有低功耗、抗干扰和使用灵活性强等优点。它具有对称的源和漏电流驱动能力，符合CD4000 系列输出驱动器标准。该器件设计有输出缓冲，能够提供非常高的增益来改善传输特性提高转换性能，且对输出阻抗不敏感。CD4011A 为了防止静电击穿，所有输入端都具有对VDD 和VSS 的保护二极管，未使用的输入须接至VDD、VSS 或其他输入端。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4011AN
- 商品编号
- C46635769
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~13V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8.8mA | |
| 拉电流(IOH) | 8.8mA | |
| 输入高电平(VIH) | 7V~10V；10V~13V；3.5V~5V | |
| 输入低电平(VIL) | 1.5V；3.5V；3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；12.95V~13V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 70ns@13V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS；标准CMOS | |
| 输出类型 | - |
商品概述
CD4011A由四个双输入与非门组成，采用宽电压CMOS集成电路工艺，具有低功耗、抗干扰能力强和使用灵活等优点。该器件具备对称的源极和漏极电流驱动能力，符合CD4000系列输出驱动器标准。其设计包含输出缓冲级，可提供高增益以改善传输特性和转换性能，且对输出阻抗不敏感。为防止静电放电损坏，所有输入端均配有连接至VDD和VSS的保护二极管。未使用的输入端必须连接至VDD、VSS或其他输入端。该器件提供SOP-14、TSSOP-14和DIP-14封装形式。
商品特性
- 宽工作电压范围：3~13V
- 兼容TTL逻辑电平
- 对称的输出特性
- 输入端和输出端具备静电放电保护
应用领域
- 与非逻辑门电路
- 高噪声环境系统
- 脉冲整形器
