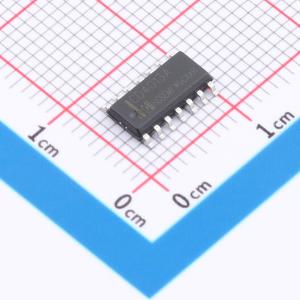

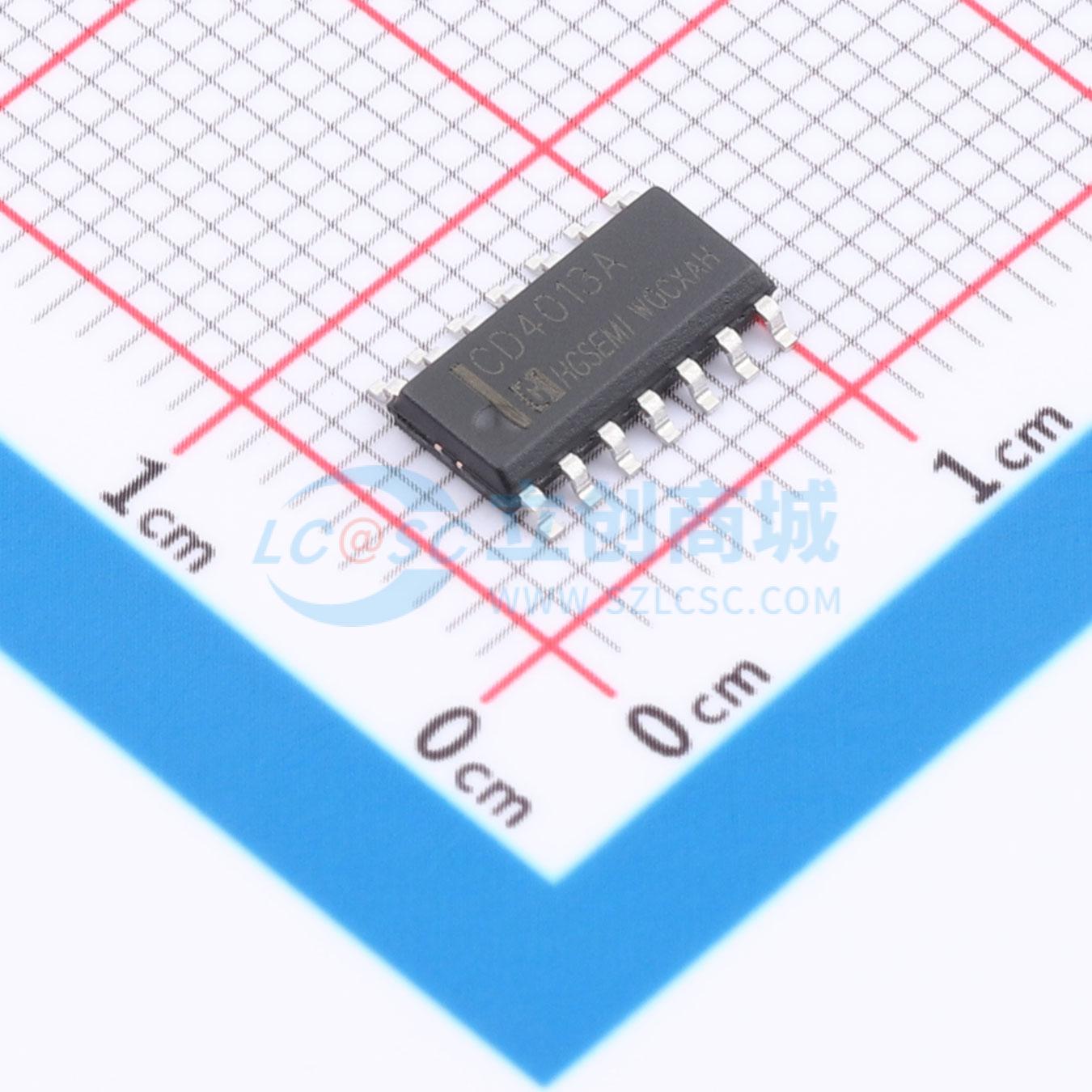

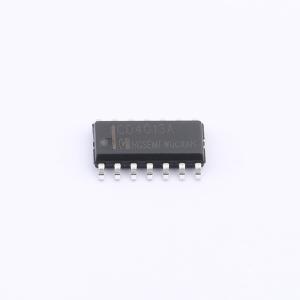

温馨提醒：图片仅供参考，商品以实物为准
CD4013AM/TR
CD4013AM/TR
- 描述
- CD4013A是由两个相同但具有独立的数据输入、置位、复位、时钟输入和输出（Q、 Q）的数据型触发器构成。此器件可用作移位寄存器，通过将 Q输出连接到数据输入，可用作计数器和触发器。在时钟脉冲上升沿触发时，DATA 输入端的逻辑电平被传送到Q 输出端。置位和复位状态与时钟无关，分别由置位或复位引脚的高电平控制。CD4013A采用SOP-14、TSSOP-14 DIP-14 和QFN-16 封装形式。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4013AM/TR
- 商品编号
- C46635770
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.293克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 24MHz；7MHz；16MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 传播延迟(tpd) | 150ns@5V；65ns@10V；45ns@15V |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | - | |
| 灌电流(IOL) | 6.8mA；2.6mA；1mA | |
| 拉电流(IOH) | 2.6mA；1mA；6.8mA | |
| 静态电流(Iq) | 500nA；1uA；250nA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 20ns；10ns；7ns | |
| 保持时间 | 2ns |
