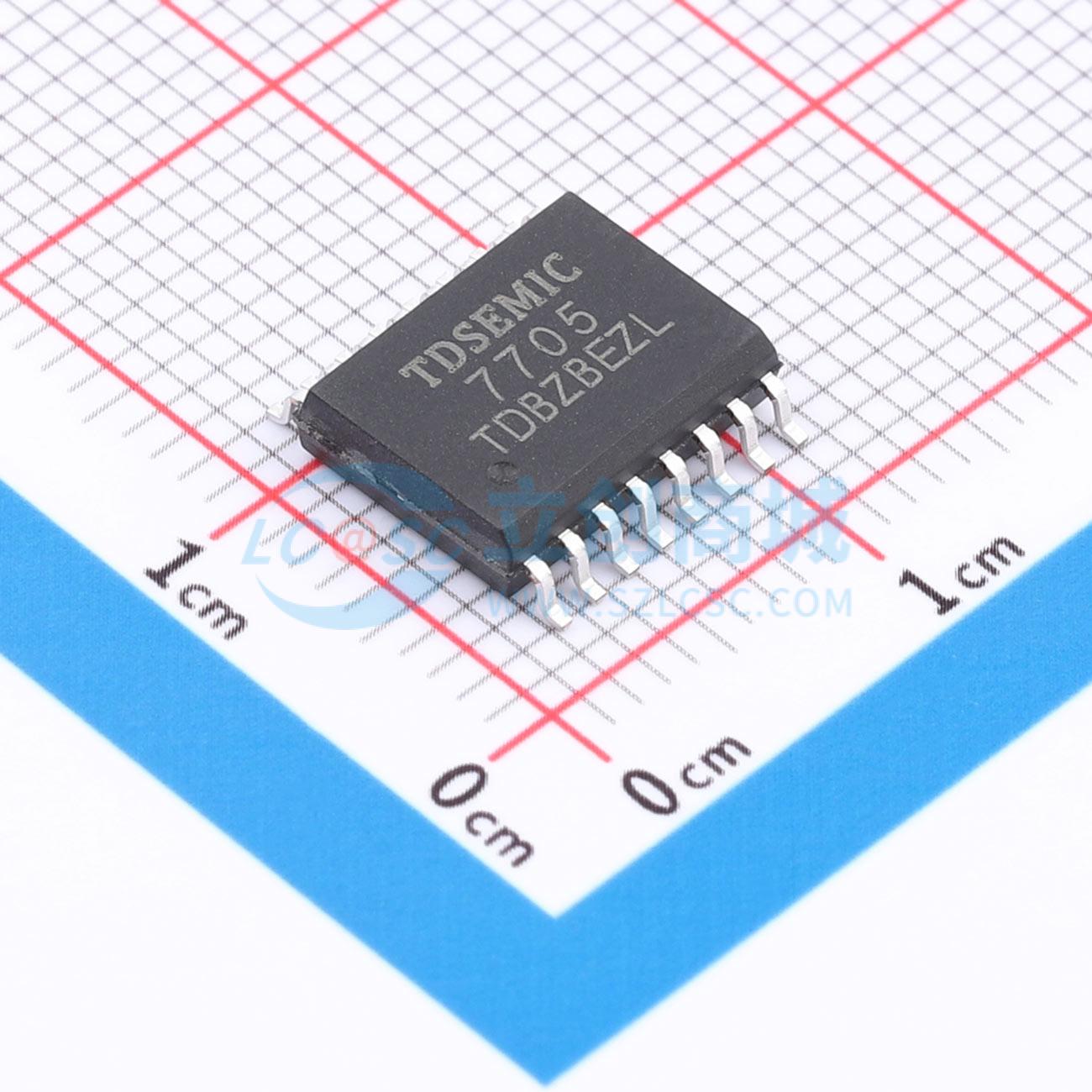

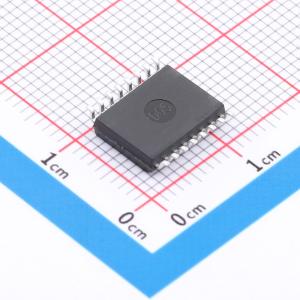

温馨提醒：图片仅供参考，商品以实物为准
AD7705BRZ-TD
16bit模数转换器
- 描述
- AD7705BRZ-TD是应用于低频测量的2/3通道的模拟前端。该器件可以接受直接来自传感器的低电平的输入信号，然后产生串行的数字输出。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- AD7705BRZ-TD
- 商品编号
- C46628541
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.834克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 500Hz | |
| 通道数 | 2 | |
| 工作电压 | 2.85V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 400kHz~2.5MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 8uA | |
| 功能特性 | 软复位；输入缓冲器；上电复位 |
商品概述
AD7705是一款16位模数转换器，专为低频测量应用而设计，能够直接对传感器输出的微小信号进行模数转换。该器件配备两个全差分输入通道，采用SPI三线串行接口进行通信。其内部集成了可配置的模拟前端增益、信号极性设置以及更新速率控制功能。该器件支持自校准和系统校准，可有效消除器件自身及系统的增益与偏移误差。此外，它还具有高分辨率、优异的抗噪声性能以及低电压、低功耗等特点。
商品特性
- 双通道全差分输入模数转换器
- 16位 Σ-Δ 模数转换架构
- 积分非线性小于 0.003%
- 可编程增益范围：1~128
- 三线串行通信接口
- 具备模拟输入缓冲能力
- 支持3V或5V工作电压，容差范围为 ±5%
- 在3V电压下，最大功耗为1mW
- 提供掉电模式，最大电流为 8 μA
- 提供16引脚DIP、SOIC、TSSOP、SOP封装选项
