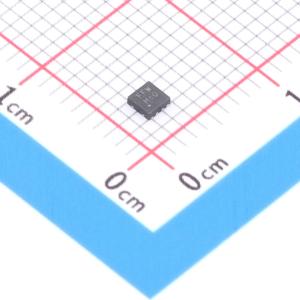

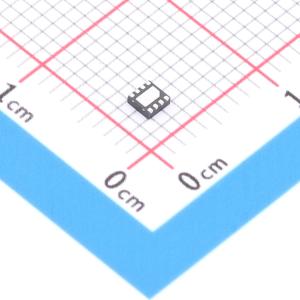

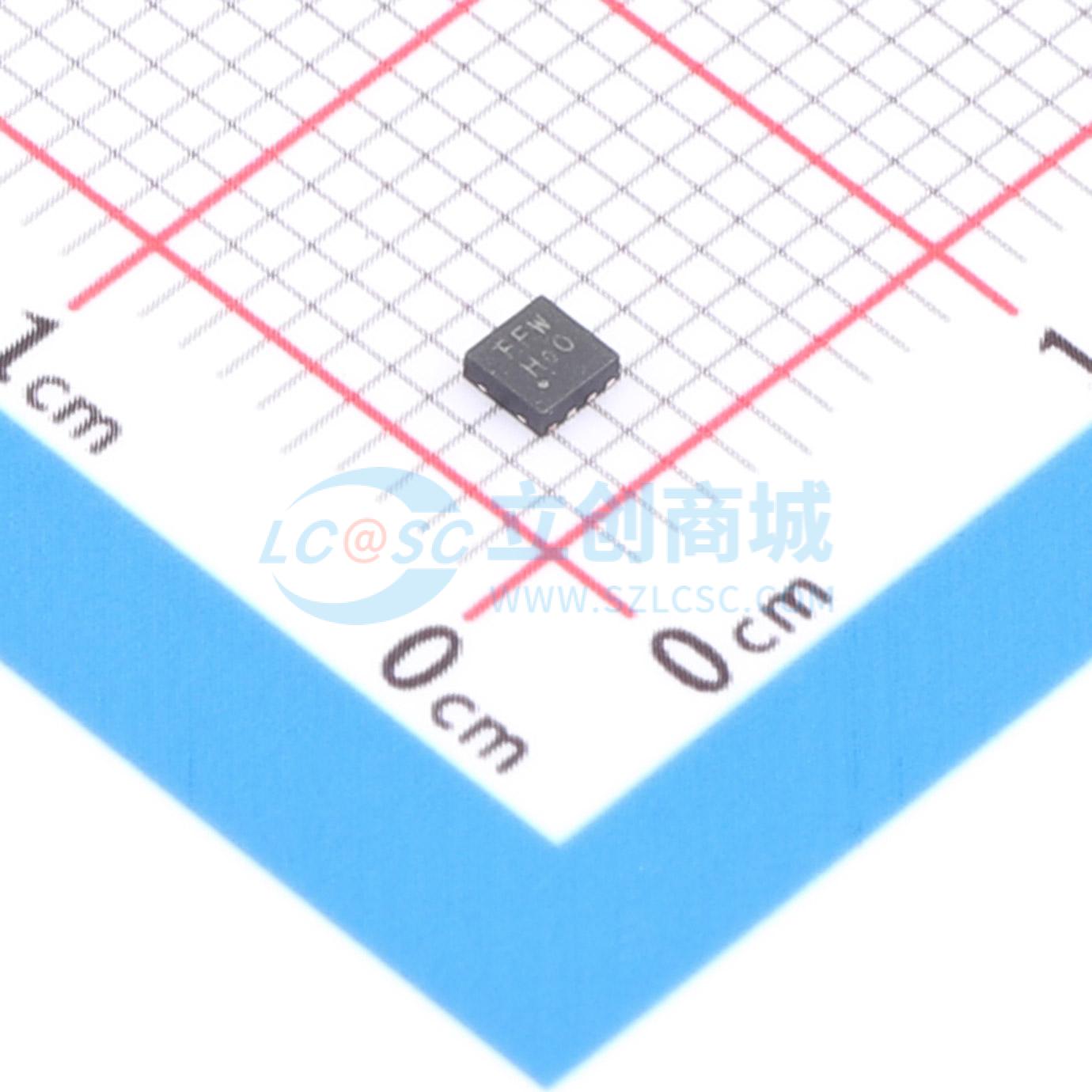

SA23002ADFD
高效单同步降压转换器，内置功率MOSFET，可选PWM和PFM工作模式，适用于汽车应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SA23002ADFD
- 商品编号
- C46628875
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.040276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.8V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz~2.7MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 22uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
SA23002A高效同步降压转换器可在2.8V至5.5V的输入电压范围内提供2A输出电流。它使用内置功率MOSFET来提供可通过电阻配置的输出电压，范围在0.6V至输入电压之间。固定的2.35MHz开关频率允许使用较小的外部电感和电容值。SA23002A采用DFN2mm×2mm - 8封装。
商品特性
- 输入电压范围：2.8V至5.5V
- 最大输出电流：2A
- 外部可调电压，参考精度为±1.5%
- 关断电流：1μA（典型值）
- 固定2.35MHz开关频率，可减少所需外部组件
- 可选PWM和PFM工作模式
- 可实现100%占空比
- 逐周期电流限制保护
- 打嗝模式短路保护
- 热关断
- 封装：DFN2mm×2mm - 8
- 通过AEC - Q100汽车应用认证
应用领域
- 汽车信息娱乐系统和仪表盘
- 高级驾驶辅助系统（ADAS）
- 汽车显示屏
