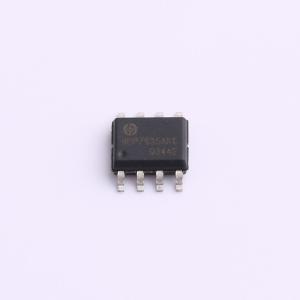

温馨提醒：图片仅供参考，商品以实物为准
NDP7935AKC
3.4A、60V同步整流器
- 描述
- 3.4A,60V Synchronous Rectifier
- 品牌名称
- NDP(芯潭微)
- 商品型号
- NDP7935AKC
- 商品编号
- C46628923
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| MOS耐压 | 60V | |
| 开关频率 | 200kHz | |
| 通道数 | 1 | |
| 模式支持 | QR；DCM；CCM |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 8mΩ | |
| 静态电流(Iq) | 320uA | |
| 导通时间 | 700ns | |
| 关断延时 | 12ns | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 多模式兼容控制；前沿消隐 |
商品概述
ZNDP7935AKC是一款用于开关模式电源的同步整流器，它集成了一个N沟道MOSFET和一个驱动电路，专为在不连续导通模式、准谐振和连续导通模式下的同步整流而设计。同步整流可有效降低次级侧整流器的功耗，并提供高性能解决方案。通过检测MOSFET的SW至源极电压，NDP7935AKC能够以较少的外部元件输出理想的驱动信号。它能为3V至30V输出电压应用提供高性能解决方案。
商品特性
- 支持连续导通模式、不连续导通模式和准谐振拓扑
- 针对多级输出电压和电流应用中3V至30V的输出电压范围进行了优化
- 支持低侧/高侧整流
- 最大200kHz开关频率
- 12ns快速关断总延迟
- 兼容能源之星标准
- ~320uA低静态电流
- 提供SOP8封装
应用领域
- 手机充电器
- AC/DC适配器
- 工业电源系统
- 反激式转换器
