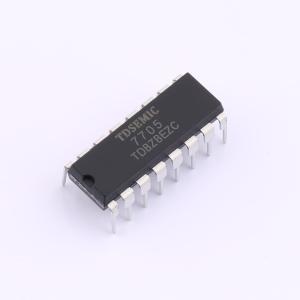

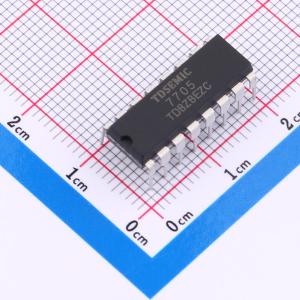

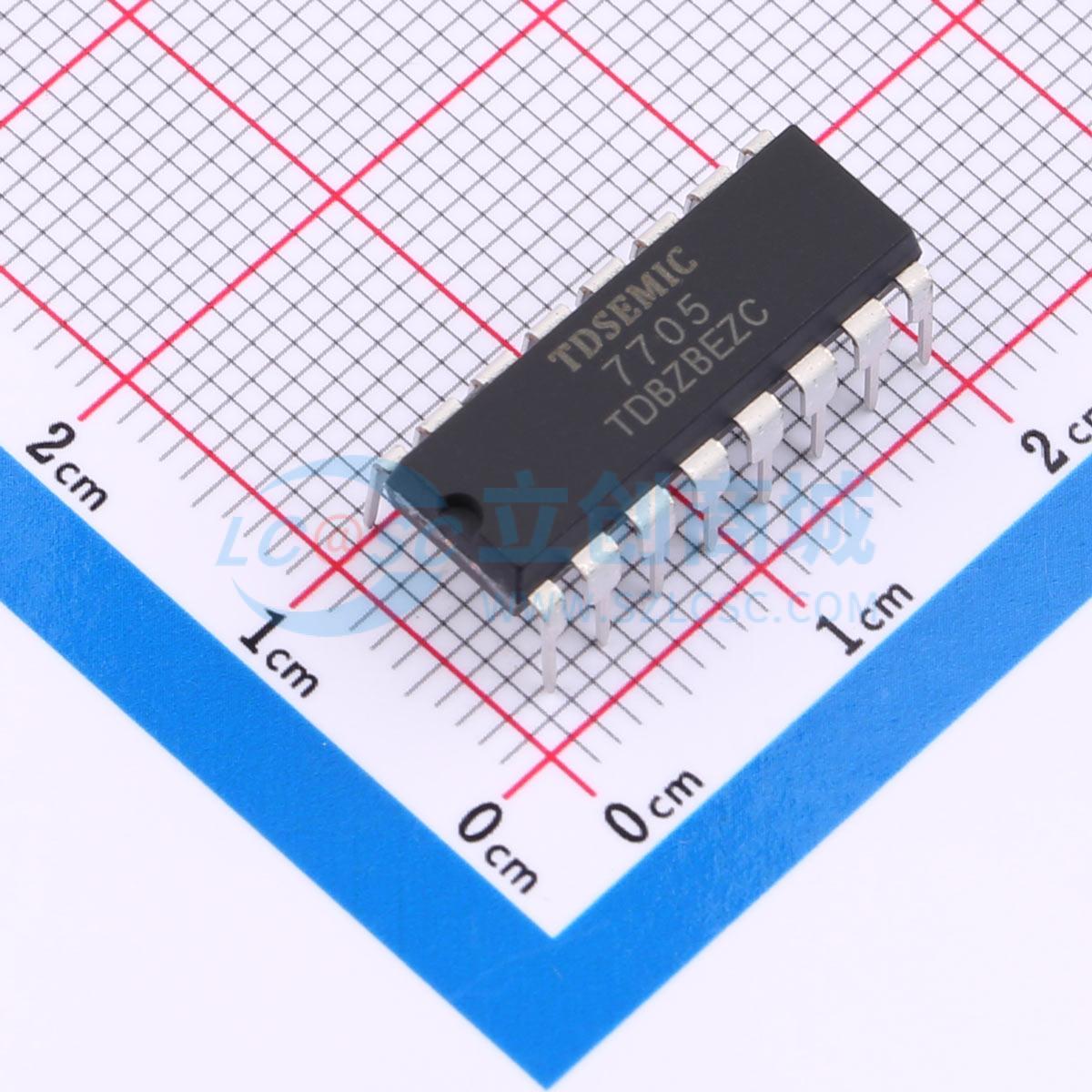

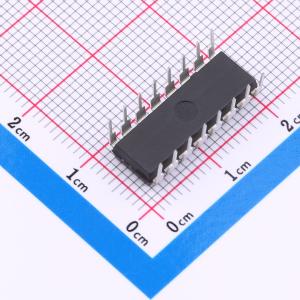

AD7705-TD
16bit模数转换器
- 描述
- AD7705-TD是一款具有两个全差分输入通道的16位模数转换器，采用Σ-Δ转换技术实现高达16位无漏码性能。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- AD7705-TD
- 商品编号
- C46628765
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.642克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 500Hz | |
| 通道数 | 2 | |
| 工作电压 | 3V；5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 400kHz~2.5MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 8uA | |
| 功能特性 | 软复位；同步触发；输入缓冲器；上电复位 |
商品概述
AD7705是一款16位模数转换器，专为低频测量应用设计，能够直接对传感器产生的微小信号进行模数转换。该器件配备两个全差分输入通道，采用SPI三线串行接口进行通信。其内部集成了可配置的模拟前端增益、信号极性以及更新速率设置功能。该器件支持自校准和系统校准，可有效消除器件自身及系统的增益与偏移误差。此外，它具备高分辨率、优异的抗噪声性能以及低工作电压、低功耗等特点，非常适用于仪表测量和工业控制等领域。
商品特性
- 双通道全差分输入模数转换器
- 16位Σ-Δ模数转换
- 积分非线性小于0.003%
- 可编程增益范围：1~128
- 三线串行通信接口
- 具备模拟输入缓冲能力
- 支持3V或5V工作电压，容差范围为±5%
- 在3V电压下，最大功耗为1mW
- 具有掉电模式，最大电流为8μA
- 提供16引脚DIP、SOIC、TSSOP、SOP封装
