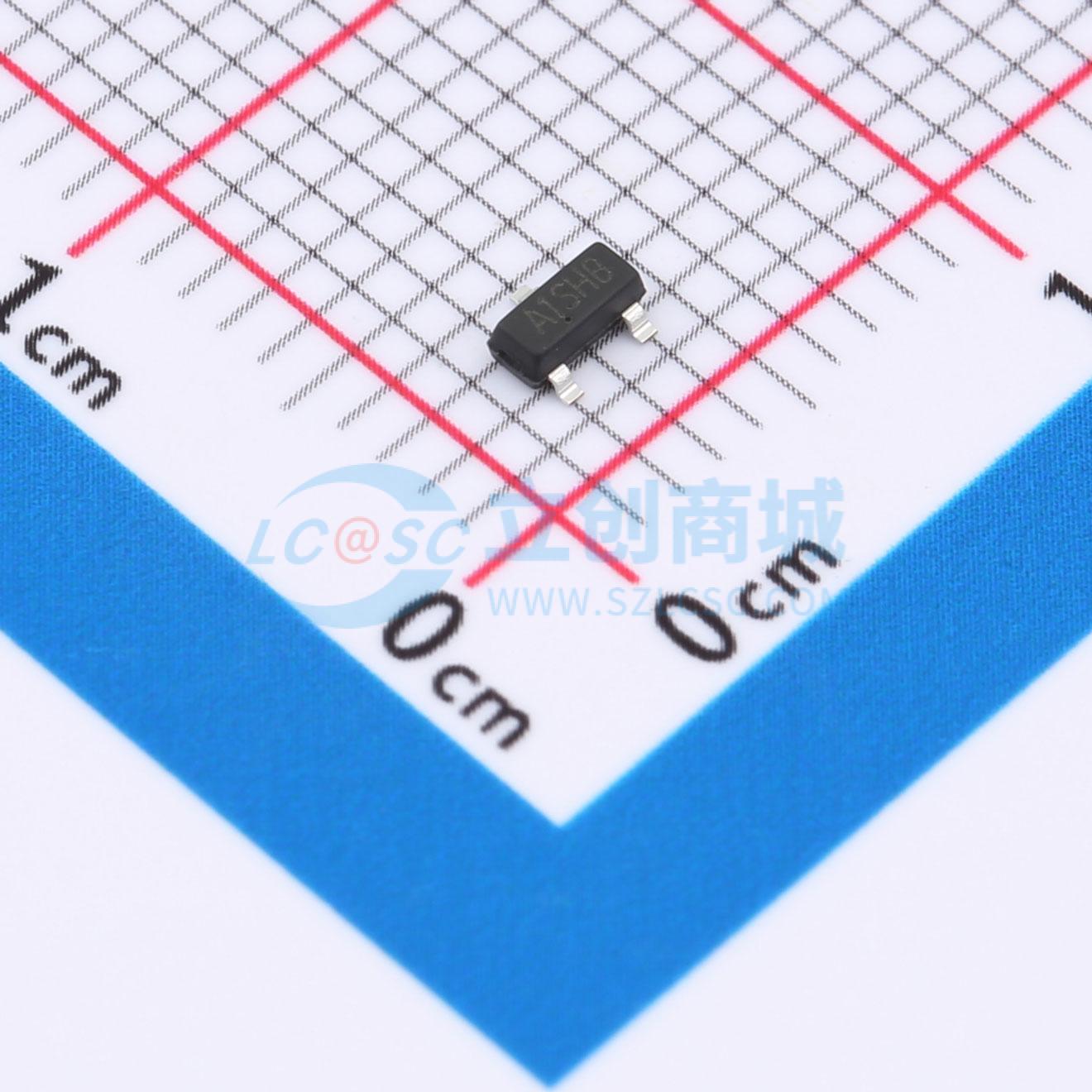

温馨提醒：图片仅供参考，商品以实物为准
LX2301CS
P沟道增强型功率MOSFET
- 描述
- 结合先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适合用作负载开关或其他通用应用。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- LX2301CS
- 商品编号
- C46597970
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.0436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 70mΩ@4.5V | |
| 耗散功率(Pd) | 900mW | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3.2nC | |
| 输入电容(Ciss) | 325pF | |
| 反向传输电容(Crss) | 35pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 63pF |
商品概述
LX3404S结合了先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷。该器件适用于作为负载开关或PWM应用。
商品特性
- VDS = 30 V，ID = 5.8 A
- RDS(ON)典型值 = 19 mΩ（VGS = 10 V时）
- RDS(ON)典型值 = 26 mΩ（VGS = 4.5 V时）
- 低栅极电荷
- 高功率和电流处理能力
- 引脚无铅且符合RoHS标准
应用领域
- PWM应用
- 负载开关
- 电源管理
