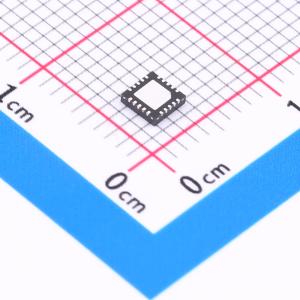

温馨提醒：图片仅供参考，商品以实物为准
CH572D
集成2.4G无线通讯的RISC-V MCU微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.4G无线+精简蓝牙MCU，支持BLE5.0，集成USB主从、模拟比较器和按键检测，适于2.4G无线通讯应用和简单蓝牙应用
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH572D
- 商品编号
- C46597863
- 商品封装
- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.049259克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 独立看门狗(IWDG)；日历功能；上电复位(POR)；看门狗复位；外部管脚复位(NRST)；软件复位；集成LDO |
商品概述
CH572是一款集成了2.4G无线通信功能的RISC-V微控制器。片上集成了2Mbps低功耗蓝牙BLE通信模块、全速USB控制器及收发器、电压比较器、按键检测模块、SPI、串口、I2C等丰富外设资源。该器件内置LD05V调压器以产生3.3V电压，支持单路3.3V或单路5V电源供电，支持单线或双线仿真调试，适用于2.4G无线通信应用和引脚数较少的简单蓝牙应用。CH570是一款低功耗的2.4G无线通信微控制器，不支持蓝牙，其他模块可参考CH572。
商品特性
- 青稞32位RISC-V3C内核，支持RV32IMBC指令集和自扩展指令，采用低功耗三级流水线，系统主频多档可调，最高100MHz，具备高速中断响应机制
- 256KB非易失性存储FlashROM：包含240KB用户应用程序存储区、8KB系统引导程序存储区和8KB系统非易失配置信息存储区；支持ICP、ISP和IAP，支持OTA无线升级
- 12KB易失性数据存储SRAM：12KB双电源供电的睡眠保持存储区
- 电源管理和低功耗：内置5V转3.3V调压器；支持单一5V或单一3.3V供电；空闲模式电流1.7mA；暂停模式电流1.3mA（PLL/HSE不停止）或420uA（PLL/HSE停止）；睡眠模式电流0.46uA ~ 1.2uA多档；下电模式电流0.3uA ~ 0.9uA多档；可选低功耗电池电压监控；安全特性：AES-128加解密，芯片ID
- 2.4G和低功耗蓝牙BLE：集成2.4GHz射频收发器、基带及链路控制；支持GFSK数字调制解调；接收灵敏度-95dBm，可编程发送功率+7.5dBm；符合蓝牙低功耗5.0规范；支持2Mbps和1Mbps速率；在2.4G模式下支持最高8KHz上报率；提供优化的协议栈和应用层API，支持组网；实时时钟支持定时和触发两种模式
- 时钟：内置锁相环和低频RC振荡器
- 按键检测模块：支持20路按键检测，包括10路矩阵区按键和10路独立区按键
- 模拟电压比较器：内置16档参考电压，等效于4位ADC
- 1组全速USB 2.0控制器及物理层：支持15个端点，64字节数据包，支持DMA；支持全速/低速的主机和设备模式；支持单线USB通信
- 定时器和脉宽调制：1组26位定时器，16MHz主频下定时可达4.2秒；1路支持上升沿/下降沿/双边沿的捕捉/采样；支持编码器模式，提供2路通道用于捕捉旋转编码器信号；1路26位PWM输出；5路16位PWM输出；2个看门狗定时器（独立型和窗口型）；32位系统时基定时器
- 异步串口：1组独立UART，兼容16C550，内置8级FIFO；23位计数器，通信波特率最高可达12.5Mbps
- 串行外设接口：支持主从模式；内置FIFO，支持DMA
- 两线串行接口：支持主从模式，兼容SMBus；支持7位或10位地址及总线广播；支持仲裁、错误检测、PEC校验、时钟延长
- 通用输入输出端口：12个GPIO，其中1个支持5V信号输入；可选上拉或下拉电阻，可选输出驱动能力；12个GPIO均支持电平或边沿中断输入
- 单/双线仿真调试接口
- 封装形式：QFN、DFN、SOP
