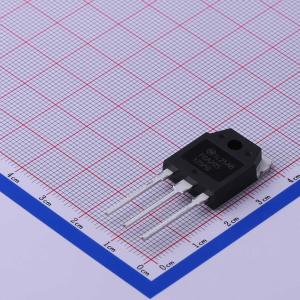

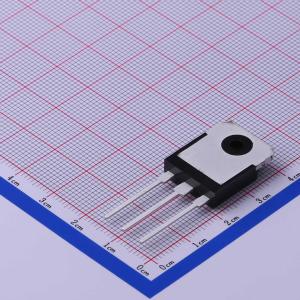

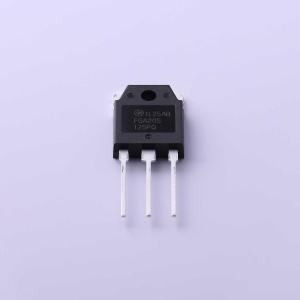

FGA20S125P-SN00336
FGA20S125P-SN00336
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGA20S125P-SN00336
- 商品编号
- C475763
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 11.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 250W | |
| 集射极击穿电压(Vces) | 1.25kV | |
| 集电极电流(Ic) | 20A | |
| 集电极脉冲电流(Icm) | 60A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 栅极阈值电压(Vge(th)) | 6V | |
| 栅极电荷量(Qg) | 153nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.36nF | |
| 输出电容(Coes) | 40pF | |
| 反向传输电容(Cres) | 26pF | |
| 开启延迟时间(Td(on)) | 10ns | |
| 关断延迟时间(Td(off)) | 400ns | |
| 导通损耗(Eon) | 740uJ | |
| 关断损耗(Eoff) | 500uJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+175℃ |
商品概述
采用先进的场截止沟槽和短路阳极技术，该短路阳极沟槽绝缘栅双极晶体管在软开关应用中提供卓越的导通和开关性能。该器件可在并联配置下工作，并具有出色的雪崩能力。该器件专为感应加热和微波炉应用而设计。
商品特性
- 高速开关
- 低饱和电压：VCE(sat) = 2.0 V @ IC = 20 A
- 高输入阻抗
- 符合RoHS标准
应用领域
- 感应加热
- 微波炉
