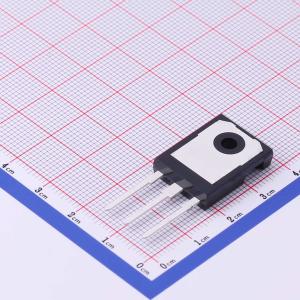

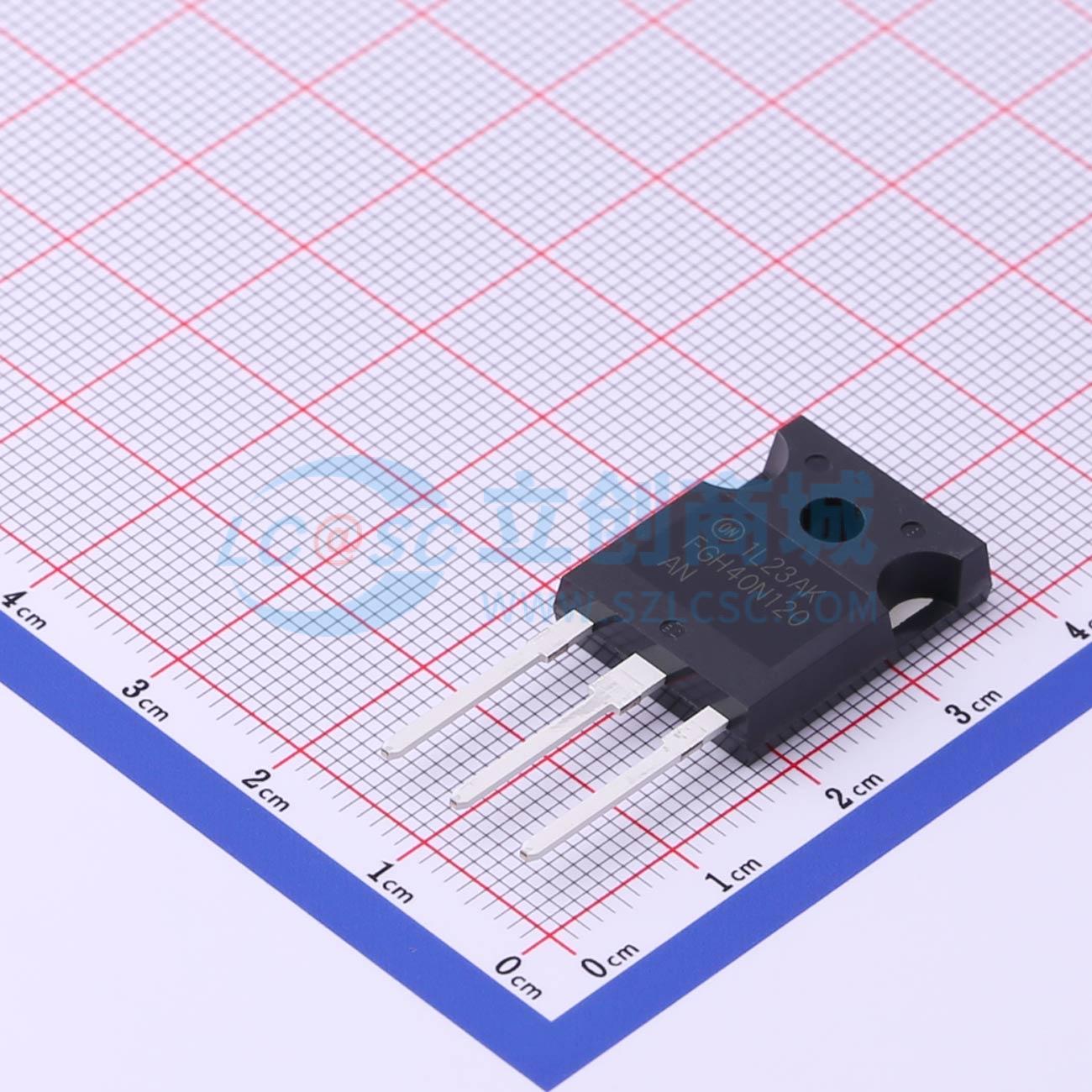

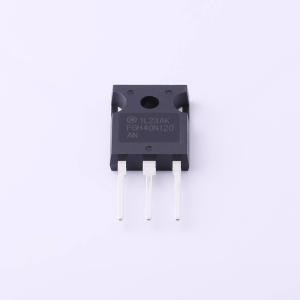

FGH40N120ANTU
FGH40N120ANTU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGH40N120ANTU
- 商品编号
- C475767
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 417W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 64A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.6V | |
| 栅极阈值电压(Vge(th)) | 3.2V@15V,40A | |
| 栅极电荷量(Qg) | 220nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.2nF | |
| 输出电容(Coes) | 370pF | |
| 反向传输电容(Cres) | 125pF | |
| 开启延迟时间(Td(on)) | 15ns | |
| 关断延迟时间(Td(off)) | 110ns | |
| 导通损耗(Eon) | 2.3mJ | |
| 关断损耗(Eoff) | 1.1mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
采用非穿通（NPT）技术，仙童的AN系列绝缘栅双极晶体管（IGBT）具有低传导和开关损耗。该系列为感应加热（IH）、电机控制、通用逆变器和不间断电源（UPS）等应用提供了解决方案。
商品特性
- 高速开关
- 低饱和电压：当集电极电流（IC）为40A时，集电极-发射极饱和电压（VCE(sat)）为2.6V
- 高输入阻抗
- 符合RoHS标准
应用领域
- 感应加热
- 不间断电源
- 交流与直流电机控制
- 通用逆变器
