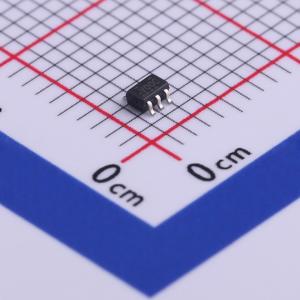

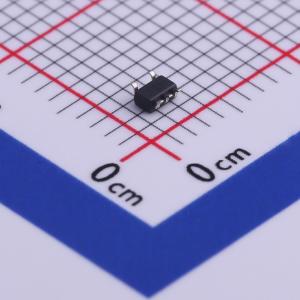

温馨提醒：图片仅供参考，商品以实物为准
NC7SV00P5X
TinyLogic ULP-A 双输入与非门
- 描述
- NC7SV00 是一款两输入 NAND 单门极，属于安森美半导体的 TinyLogic 超低功耗 (ULP-A) 系列。ULP-A 适合需要极高速度、高驱动和低功耗的应用。该产品具有宽广的低压运行范围（0.9V 至 3.6V VCC），适合驱动和速度要求超出 TinyLogicULP 系列的应用，但仍具有一流的低功耗。NC7SV00 是专为优化功耗和速度而设计，采用先进的 CMOS 工艺，在保持 CMOS 低功耗的同时，实现了高速运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7SV00P5X
- 商品编号
- C462888
- 商品封装
- SC-70
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 900mV~3.6V | |
| 静态电流(Iq) | 900nA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 700mV~800mV | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 7SV系列 | |
| 传播延迟(tpd) | 2.3ns@3V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
