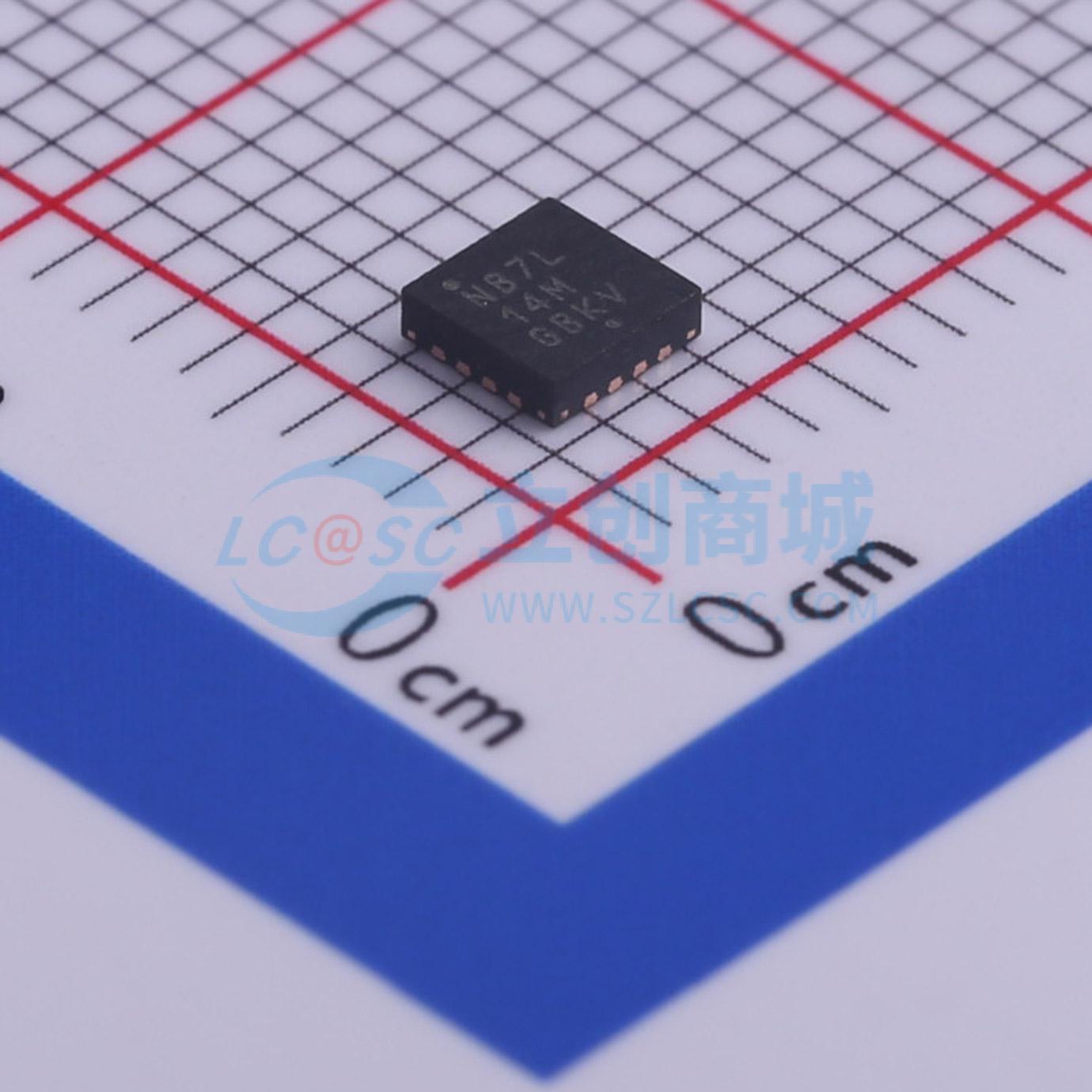

温馨提醒：图片仅供参考，商品以实物为准
NB7L14MMNG
NB7L14MMNG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NB7L14MMNG
- 商品编号
- C462883
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 管装
- 商品毛重
- 0.009克(g)
商品参数
参数完善中
商品概述
NB7L14M是一款差分1对4时钟/数据分配芯片，具有内部源端接CML输出结构，针对最小偏斜和抖动进行了优化。该器件可分别产生四个相同的时钟或数据输出副本，时钟工作频率最高可达8 GHz，数据速率最高可达12 Gb/s。因此，NB7L14M非常适合用于SONET、千兆以太网（GigE）、光纤通道、背板及其他时钟/数据分配应用。 输入集成了内部50 Ω端接电阻，可接受LVPECL、CML、LVCMOS、LVTTL或LVDS信号。差分16 mA CML输出提供匹配的内部50 Ω端接，当外部通过50 Ω电阻端接到VCC时，输出摆幅为400 mV。 该器件采用3x3 mm小尺寸16引脚QFN封装。
商品特性
- 典型最大输入时钟频率高达8 GHz
- 典型最大输入数据速率高达12 Gb/s
- 均方根（RMS）时钟抖动小于0.5 ps
- 数据相关抖动小于10 ps
- 典型上升和下降时间为30 ps
- 典型传播延迟为110 ps
- 典型器件内偏斜为6 ps
- 工作范围：VCC = 2.375 V至3.465 V，VEE = 0 V
- CML输出电平（峰峰值输出400 mV）仅差分输出
- 内部输入和输出端接电阻为50 Ω
- 与现有的2.5 V/3.3 V LVEL、LVEP、EP和SG器件功能兼容
- 这些器件为无铅器件
应用领域
- SONET
- 千兆以太网（GigE）
- 光纤通道
- 背板
- 其他时钟/数据分配应用
