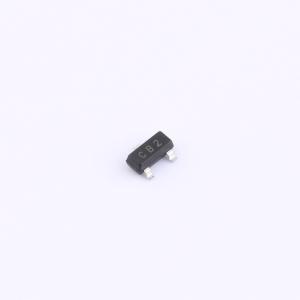

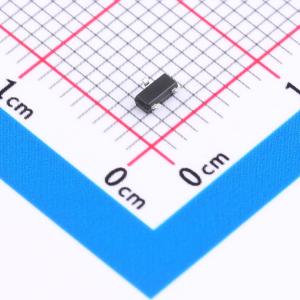

温馨提醒：图片仅供参考，商品以实物为准
S23T24C
双向ESD 24V截止 峰值脉冲电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：每线280瓦峰值脉冲功率 (tp = 8 / 20μs)。 固态硅雪崩技术。 双向配置。 低泄漏电流。 低钳位电压。 IEC61000-4-2 (ESD) ± 30kV (空气)，± 30kV (接触)。应用：数据线。 自动取款机
- 品牌名称
- PTTC(聚鼎)
- 商品型号
- S23T24C
- 商品编号
- C462522
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 280W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 30V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 每线路280瓦峰值脉冲功率（tp = 8/20μs）
- 固态硅雪崩技术
- 双向配置
- 低漏电流
- 低钳位电压
- IEC61000-4-2（静电放电）±30kV（空气），±30kV（接触）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）6A（8/20μs）
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
- CAN/LIN总线保护
