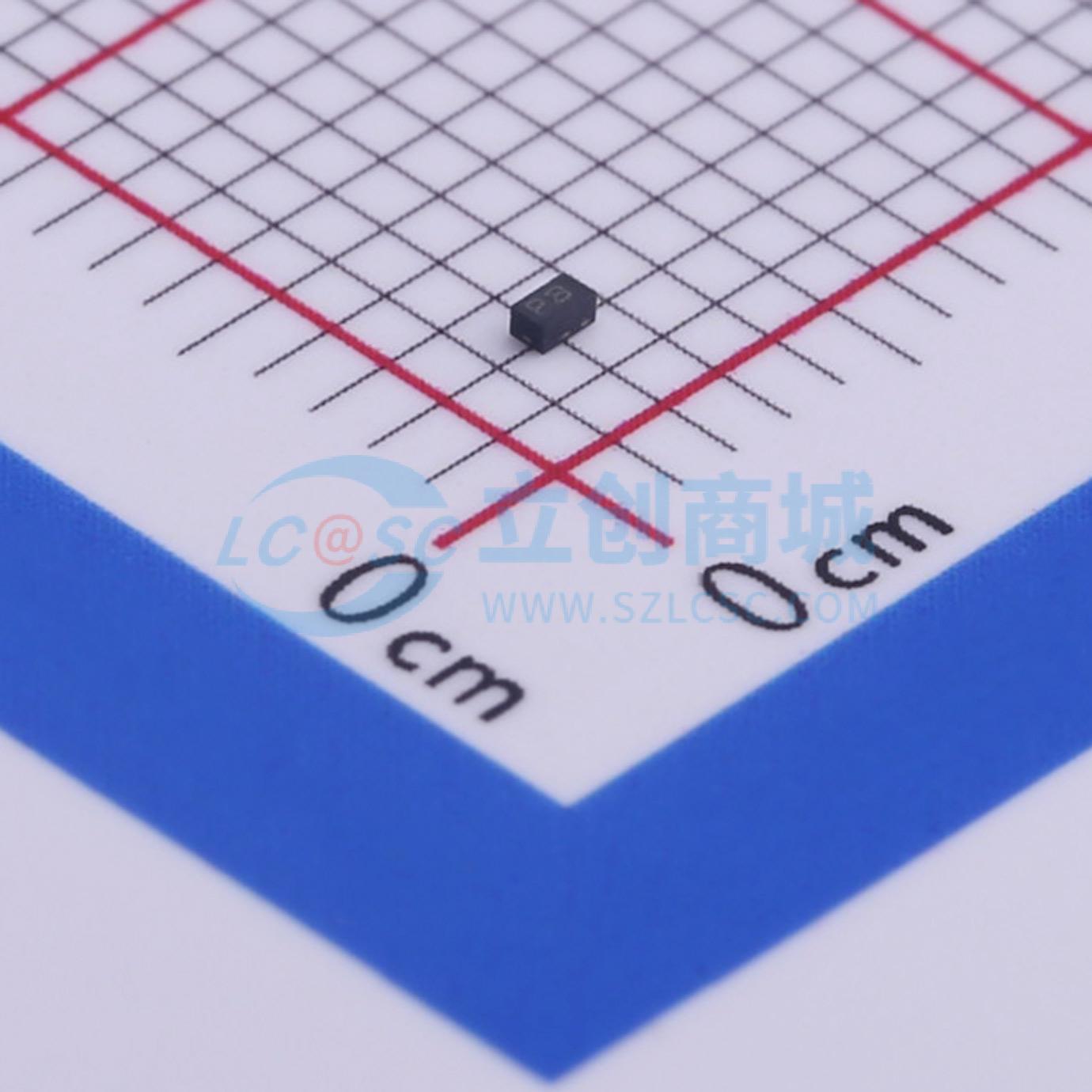

PT05NFC实物图
  • PT05NFC商品缩略图
  • PT05NFC商品缩略图
  • PT05NFC商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PT05NFC

双向TVS 5V截止 6A峰值脉冲

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：60瓦峰值脉冲功率（8/20μs）。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC61000-4-2（ESD）抗扰度测试：空气放电±30kV，接触放电±30kV。应用：基于微处理器的设备。 个人数字助理（PDA）
品牌名称
PTTC(聚鼎)
商品型号
PT05NFC
商品编号
C466599
商品封装
DFN1006​
包装方式
编带
商品毛重
0.009克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
反向截止电压(Vrwm)5V
钳位电压10V
峰值脉冲电流(Ipp)6A
峰值脉冲功率(Ppp)60W@8/20us
属性参数值
击穿电压6V
反向电流(Ir)1uA
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
类型TVS
Cj-结电容6pF

商品特性

  • 60瓦峰值脉冲功率（8/20μs）
  • 双向配置
  • 固态硅雪崩技术
  • 低钳位电压
  • 低漏电流
  • IEC61000-4-2（ESD）±30kV（空气），±30kV（接触）
  • IEC61000-4-4（EFT）40A（5/50ns）
  • IEC61000-4-5（雷电）：6A（8/20μs）

应用领域

  • 基于微处理器的设备
  • 个人数字助理（PDA）
  • 笔记本电脑、台式机和服务器
  • 便携式仪器
  • 寻呼机外设
