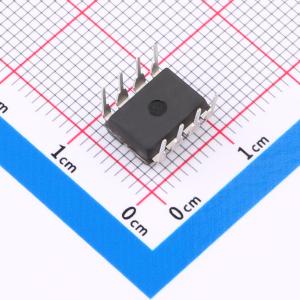

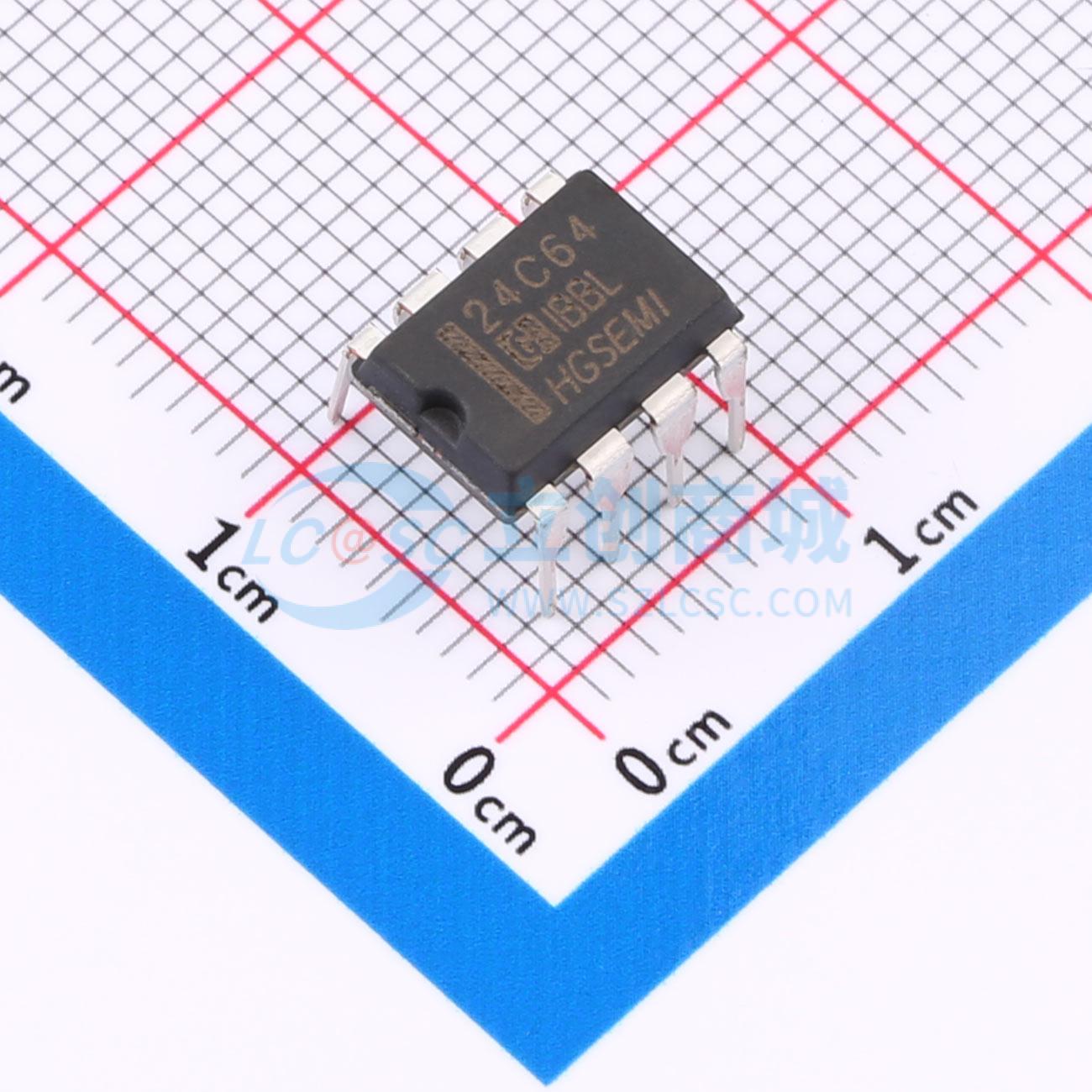

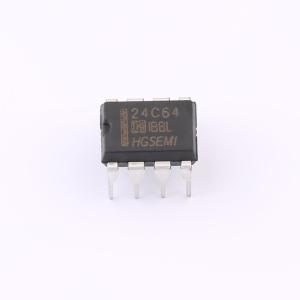

温馨提醒：图片仅供参考，商品以实物为准
AT24C64N
宽电压操作的串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供32/768/65,536位串行电可擦除可编程只读存储器（EEPROM），组织为4096/8192个8位字。该设备针对许多工业和商业应用进行了优化，其中低功耗和低电压操作至关重要。有节省空间的8引脚DIP、8引脚SOP和8引脚MSOP封装，可通过两线串行接口访问。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- AT24C64N
- 商品编号
- C462786
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 64Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 2uA | |
| 读取访问时间(tA) | 0.9us；0.55us |
商品概述
该器件提供32/768/65,536位串行电可擦除可编程只读存储器，组织为4096/8192个8位字。该器件针对许多工业和商业应用进行了优化，这些应用对低功耗和低电压操作至关重要。该器件采用节省空间的8引脚DIP、8引脚SOP和8引脚MSOP封装，并通过两线串行接口进行访问。
商品特性
- 宽电压工作范围：VCC = 1.8V 至 5.5V
- 工作环境温度：-40℃ 至 +85℃
- 内部组织：AT24C032为4096×8（32K位），AT24C064为8192×8（64K位）
- 两线串行接口
- 施密特触发器、滤波输入，用于抑制噪声
- 双向数据传输协议
- 兼容1 MHz（5V）、400 kHz（1.8V、2.5V、2.7V）
- 写保护引脚，提供硬件数据保护
- 32字节页（32K）写入模式，允许部分页写入
- 自定时写周期（最大5 ms）
- 高可靠性：耐久性为100万次写循环，数据保存期为100年
- 晶圆销售形式：晶圆形式、华夫盘包装
