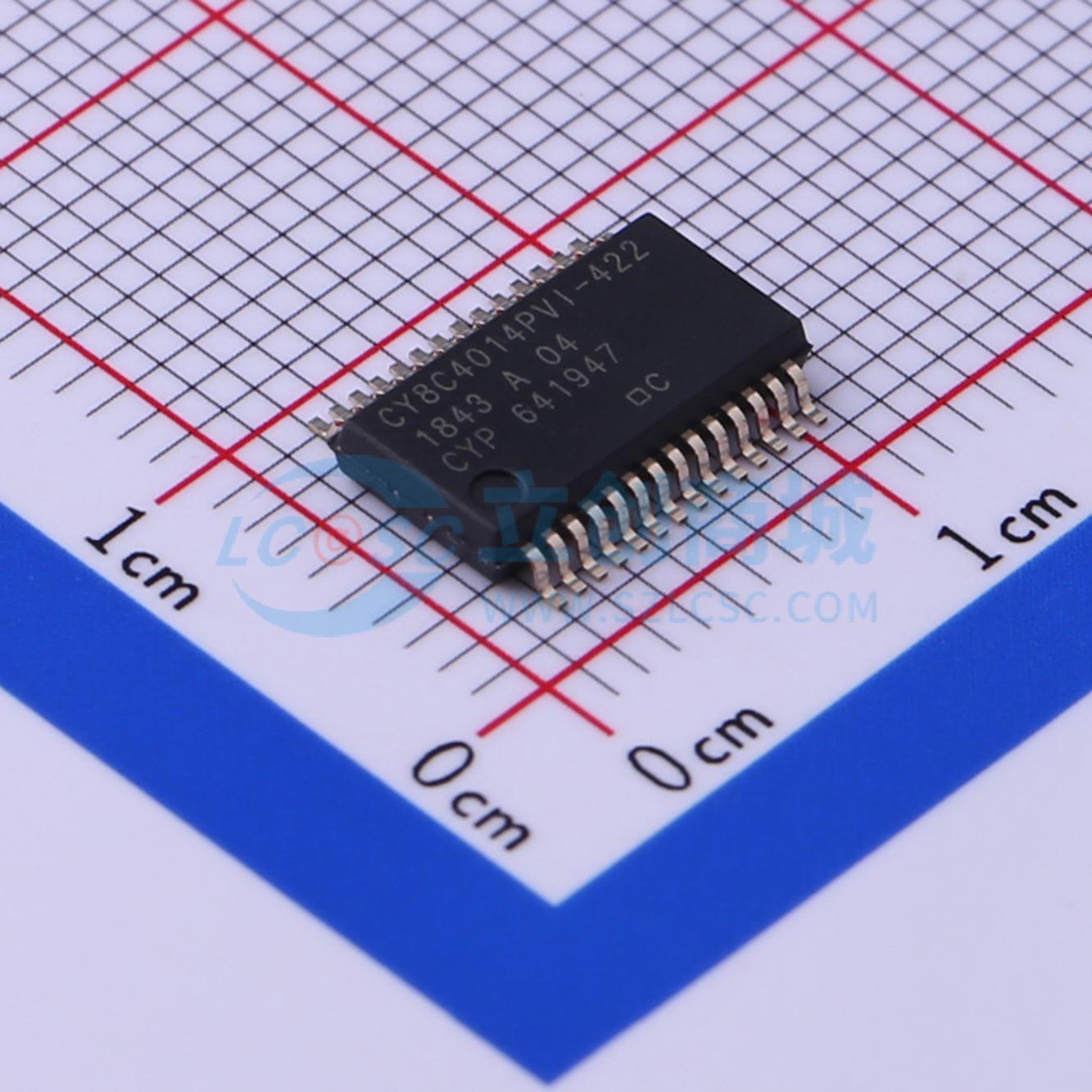

CY8C4014PVI-422

PSoC 4 是一个可扩展和可重配置的平台架构，是一个包含ARM Cortex™-M0 CPU 的可编程嵌入式系统控制器。通过灵活自动布线资源，它将可编程及可重新配置的模拟模块与数字模块相结合。PSoC 4000 产品系列是PSoC 4 平台架构的最小成员。该产品系列是下列三者的组合：拥有标准通信和时序外设的微控制器、具有一流性能的电容式触摸感应系统（CapSense）以及通用模拟。针对新应用和设计要求的方面来说，PSoC 4000 产品与PSoC 4 平台系列产品向上兼容。

• 32 位MCU 子系统：
  • 16 MHz ARM Cortex-M0 CPU
  • 包含读取加速器的可达16 KB 的闪存
  • SRAM 容量可达2 KB
• 可编程模拟资源：
  • 用于通用目的或电容式感应应用场合的两个电流DAC（IDAC）
  • 拥有内部参照的低功耗比较器
• 低功耗操作：1.71 V 至5.5 V
  • 通过中断和 I²C 地址检测唤醒的深度睡眠模式
• 电容式感应：
  • 赛普拉斯的CapSense Sigma-Delta （CSD）感应技术提供了一流的信噪比（SNR）和防水性能
  • 通过赛普拉斯提供的软件组件可以更容易地实现电容式感应设计
  • 传感器的电容范围为5 pF 到45 pF 时，可以自动调校硬件（SmartSense™）
• 串行通信：
  • 在深度睡眠模式下，许多主设备 I²C 模块可以进行地址匹配，并且在匹配后唤醒设备。
• 定时和脉冲宽度调制器：
  • 一个16 位定时器/ 计数器/ 脉宽调制器（TCPWM）模块
  • 支持中心对齐模式、边缘对齐模式和伪随机模式
  • 基于比较器触发的停止（Kill）信号可用于电机驱动以及其它高可靠性的数字逻辑应用
• 多达20 个可编程的GPIO 引脚：
  • 封装类型：28-SSOP、24-QFN、16-SOIC、16-QFN、16 球WLCSP 和8-SOIC
  • 端口0、1和2上的GPIO引脚具有CapSense功能，也具有其他功能
  • 可对驱动模式、强度和转换速率进行编程
• PSoC Creator 设计环境：
  • 集成开发环境（IDE）提供了原理图设计输入和编译（包括模拟和数字自动布线）
  • 所有固定功能和可编程的外设都提供应用编程接口（API）
• 工业标准工具的兼容性：
  • 输入原理图后，可以使用基于ARM 的标准软件开发工具进行开发
